アルアルな貧乏パパです(´∀｀) いいね！フォロー！コメントありがとうございます‼️ ヴォクシー80zs後期からヴォクシー90zsGRエアロに乗り換えになりました、DIYが大好きなおじさんですw コメント下さいますと2倍で返します。チームピンストライプ！北海道から沖縄まで約130名程で活動しております👍 一応チーピン東海支部長の役をやらせてもらってますw ミーティングに参加して頂いてる他チーム、個人の皆様ありがとうございます🙇‍♂️

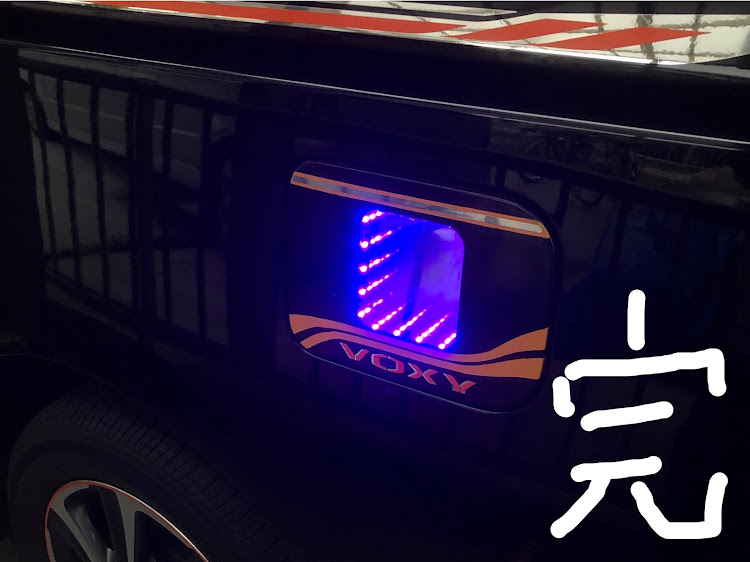

ヴォクシーのブラックホールLED・今日も見てくれてありがとう！・コメントお気軽に、噛みつかないからw・自作・ヴォクシーに関するカスタム事例の投稿画像1枚目

cartune & トヨタ三兄弟　& team pinstripeの皆様こんばんは😁
ヤット完成させました。
結論！ヴォクシー 80zsに自作ユニットは収まると言うことで🤣

ヴォクシーのブラックホールLED・今日も見てくれてありがとう！・コメントお気軽に、噛みつかないからw・自作・ヴォクシーに関するカスタム事例の投稿画像2枚目

↑前回の投稿で塗り直しをしまして、観てない方は、その1から見てねんw

ヴォクシーのブラックホールLED・今日も見てくれてありがとう！・コメントお気軽に、噛みつかないからw・自作・ヴォクシーに関するカスタム事例の投稿画像3枚目

↑隙間テープで開口に合わせます、開口に左右上下が近い方が良さげです。

ヴォクシーのブラックホールLED・今日も見てくれてありがとう！・コメントお気軽に、噛みつかないからw・自作・ヴォクシーに関するカスタム事例の投稿画像4枚目

↑内部の全体な感じです。
工程は前回の見てねんw

ヴォクシーのブラックホールLED・今日も見てくれてありがとう！・コメントお気軽に、噛みつかないからw・自作・ヴォクシーに関するカスタム事例の投稿画像5枚目

↑我らはkanzy工房さんのオマケ特注色ステッカーを貼りました！

ヴォクシーのブラックホールLED・今日も見てくれてありがとう！・コメントお気軽に、噛みつかないからw・自作・ヴォクシーに関するカスタム事例の投稿画像6枚目

↑百均のアクリルトレーです。
工程は前回の投稿を見てねw

ヴォクシーのブラックホールLED・今日も見てくれてありがとう！・コメントお気軽に、噛みつかないからw・自作・ヴォクシーに関するカスタム事例の投稿画像7枚目

↑左右上下のLEDの寄りや傾きを窓の外側から覗いてボンドで固定しました。

ヴォクシーのブラックホールLED・今日も見てくれてありがとう！・コメントお気軽に、噛みつかないからw・自作・ヴォクシーに関するカスタム事例の投稿画像8枚目

↑昼間ミラーフィルムにオレンジステッカーが見えます。

ヴォクシーのブラックホールLED・今日も見てくれてありがとう！・コメントお気軽に、噛みつかないからw・自作・ヴォクシーに関するカスタム事例の投稿画像9枚目

↑メッキとオレンジおまけステッカーを貼ってみました。

ヴォクシーのブラックホールLED・今日も見てくれてありがとう！・コメントお気軽に、噛みつかないからw・自作・ヴォクシーに関するカスタム事例の投稿画像10枚目

ヴォクシーのブラックホールLED・今日も見てくれてありがとう！・コメントお気軽に、噛みつかないからw・自作・ヴォクシーに関するカスタム事例の投稿画像11枚目

↑飽きたりしたら窓の内側のフィルムを剥がせば、いま流行のアクリル窓タイプになりますね。w

ヴォクシーのブラックホールLED・今日も見てくれてありがとう！・コメントお気軽に、噛みつかないからw・自作・ヴォクシーに関するカスタム事例の投稿画像12枚目

ヴォクシーのブラックホールLED・今日も見てくれてありがとう！・コメントお気軽に、噛みつかないからw・自作・ヴォクシーに関するカスタム事例の投稿画像13枚目

ヴォクシーのブラックホールLED・今日も見てくれてありがとう！・コメントお気軽に、噛みつかないからw・自作・ヴォクシーに関するカスタム事例の投稿画像14枚目

↑写真では解りにくいですがステッカーが浮いて見えましたよ。
電源はハンドル右下の空きスペースに新たにスイッチをつけました。電源はイルミです。

ヴォクシーのブラックホールLED・今日も見てくれてありがとう！・コメントお気軽に、噛みつかないからw・自作・ヴォクシーに関するカスタム事例の投稿画像15枚目

↑配線1本をココのカバーをこじ開けて持ってきました。
ヒューズをスイッチの近くとコチラの蓋の内部に設けました。
リジットからコチラの開口への入線ですが、ガソリンキャップの周りのゴムパッキンの針金みたいな留め具を外して外から覗きます。
車内から懐中電灯の光りを灯せば１箇所光が見えます。
車外から通線用の針金やワイヤーハンガーのバラシた奴などを明かり目掛けて入れます。
車内で針金が獲れたら針金に電線をテープ巻きして、外側に針金を引っ張ります。
一人で手を伸ばせば外部も内部も両方届きますからすんなり通線できます。
アースはフューエルリッドの8ミリボルトにクワガタ端子で取り付け。
LEDからのプラスにカプラーを付けてゴムパッキンの内部へ落としました。
車検対策でアースも電源も簡単にゴムパッキンの中に隠す予定で施工しました。
