2022年11月27日 22時10分

sonic1962♪のプロフィール画像
sonic1962♪日産 ノート eパワー

車歴17台目😏 基本私からフォローしませんしフォローバックもイイねを頻繁に下さる方のみにしかしません。フォローよりもイイねをコンスタントに下さるほうがありがたいです。もらった分のお返しイイねは出来るだけ致します。 相互フォロー関係にあっても反応を下さらない期間が1か月続きますとフォローを解除させていただきますのでご了承下さい。 私はフォローやフォローされることに関して執着がありませんので私へのフォローもいつでも無言で解除して下さって構いません🙇‍♂️

ノートのaudio-technica・MB Quart・HELIX・KICKER・ノートe-POWER NISMOに関するカスタム事例の投稿画像1枚目

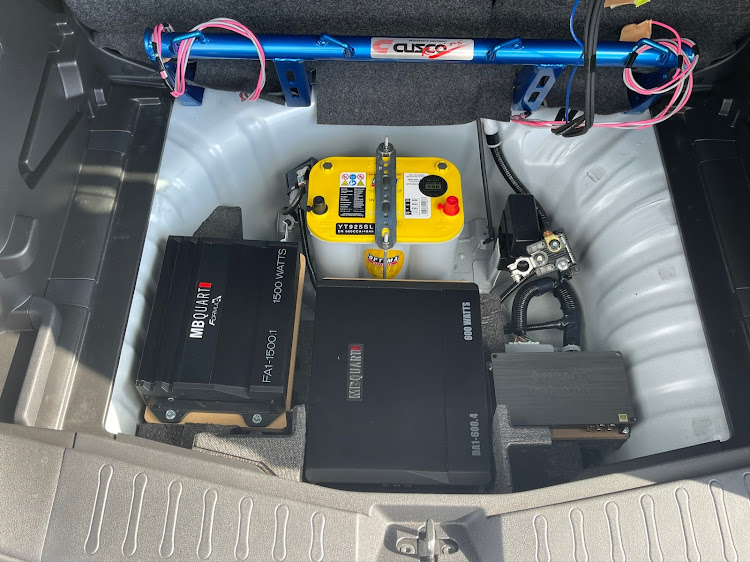

ラゲッジ下オーディオレイアウト改変作業終了😏
(画30枚)

4ゲージパワーケーブル(KICKER)

ノートのaudio-technica・MB Quart・HELIX・KICKER・ノートe-POWER NISMOに関するカスタム事例の投稿画像2枚目

被覆剥いて、

機器挿入側とヒューズホルダー挿入側はスリーブ処理。
バッテリー端子側とグランドボルト締め側はターミナル処理。

ノートのaudio-technica・MB Quart・HELIX・KICKER・ノートe-POWER NISMOに関するカスタム事例の投稿画像3枚目

プラス側ケーブルにヒューズホルダー接続。

ノートのaudio-technica・MB Quart・HELIX・KICKER・ノートe-POWER NISMOに関するカスタム事例の投稿画像4枚目

コルゲートチューブを着せて

ノートのaudio-technica・MB Quart・HELIX・KICKER・ノートe-POWER NISMOに関するカスタム事例の投稿画像5枚目

純正スチロール台座は削ぎ落としまくって、もはや原型が分からん笑

機器の配置もあれこれ考えたあげく結局これに最終決定しボードとスチロールを接着しました。

ノートのaudio-technica・MB Quart・HELIX・KICKER・ノートe-POWER NISMOに関するカスタム事例の投稿画像6枚目

RCAケーブルは今回新調し4ch用2ペアは特注品。

SwitchcraftのL型プラグ3502RAAU
線材はBELDEN8412

ノートのaudio-technica・MB Quart・HELIX・KICKER・ノートe-POWER NISMOに関するカスタム事例の投稿画像7枚目

1chアンプ用1ペアは、
6NAC-Granster3000α(Zonotone)

ノートのaudio-technica・MB Quart・HELIX・KICKER・ノートe-POWER NISMOに関するカスタム事例の投稿画像8枚目

仮組

ノートのaudio-technica・MB Quart・HELIX・KICKER・ノートe-POWER NISMOに関するカスタム事例の投稿画像9枚目

仮組

ノートのaudio-technica・MB Quart・HELIX・KICKER・ノートe-POWER NISMOに関するカスタム事例の投稿画像10枚目

仮組全景

ノートのaudio-technica・MB Quart・HELIX・KICKER・ノートe-POWER NISMOに関するカスタム事例の投稿画像11枚目

反対側

ノートのaudio-technica・MB Quart・HELIX・KICKER・ノートe-POWER NISMOに関するカスタム事例の投稿画像12枚目

さて、いよいよワイヤリング作業ですが...

ノートのaudio-technica・MB Quart・HELIX・KICKER・ノートe-POWER NISMOに関するカスタム事例の投稿画像13枚目

スチロール台座を載せる前に、

各機器のグランドケーブルを底板にボルト締め。
台座を載せたら出来ませんから先にやっときます。

オーディオにおいては各機器のグランドは1点集中がマスト☝️

ノートのaudio-technica・MB Quart・HELIX・KICKER・ノートe-POWER NISMOに関するカスタム事例の投稿画像14枚目

さ、台座載せ。

ノートのaudio-technica・MB Quart・HELIX・KICKER・ノートe-POWER NISMOに関するカスタム事例の投稿画像15枚目

台座の先っちょ接触面にマジックテープ。

走行中に台座がズレないよう☝️

ノートのaudio-technica・MB Quart・HELIX・KICKER・ノートe-POWER NISMOに関するカスタム事例の投稿画像16枚目

プロセッサーの電源ソケット。

(+)
(GND)
リモートin (ナビから)
リモートout(2出力は両アンプへ)

ノートのaudio-technica・MB Quart・HELIX・KICKER・ノートe-POWER NISMOに関するカスタム事例の投稿画像17枚目

フロントセパレート2wayスピーカー配線
(マルチアンプ駆動)

ノートのaudio-technica・MB Quart・HELIX・KICKER・ノートe-POWER NISMOに関するカスタム事例の投稿画像18枚目

電源配線とリモート配線

ノートのaudio-technica・MB Quart・HELIX・KICKER・ノートe-POWER NISMOに関するカスタム事例の投稿画像19枚目

同じように1chアンプ側もワイヤリング。

ノートのaudio-technica・MB Quart・HELIX・KICKER・ノートe-POWER NISMOに関するカスタム事例の投稿画像20枚目

バッテリーのプラス端子を段取り。

ノートのaudio-technica・MB Quart・HELIX・KICKER・ノートe-POWER NISMOに関するカスタム事例の投稿画像21枚目

最終的にバッテリーのマイナス端子を繋ぐ前に機器間のRCAケーブルを接続。

ナビからのRCAケーブルをプロセッサーに繋ぐのを忘れないように。

ノートのaudio-technica・MB Quart・HELIX・KICKER・ノートe-POWER NISMOに関するカスタム事例の投稿画像22枚目

いよいよマイナス端子をつなぎました!

ノートのaudio-technica・MB Quart・HELIX・KICKER・ノートe-POWER NISMOに関するカスタム事例の投稿画像23枚目

通電状態にて、火や煙、ヒューズが飛ぶなどの異状がないことを確認して作業完了です😏

また、リモート配線が機能してるかはクルマのキーオフでアンプ類がしっかり電源落ちてることで確認済です。
これが機能してないと常時通電状態になったままですからね🙅‍♀️

ノートのaudio-technica・MB Quart・HELIX・KICKER・ノートe-POWER NISMOに関するカスタム事例の投稿画像24枚目

反対側(後席)から見て

ノートのaudio-technica・MB Quart・HELIX・KICKER・ノートe-POWER NISMOに関するカスタム事例の投稿画像25枚目

音出し、極性、位相などチェックして問題ないので、プロセッサー設定に移ります。

ノートのaudio-technica・MB Quart・HELIX・KICKER・ノートe-POWER NISMOに関するカスタム事例の投稿画像26枚目

周りは既に暗くなってます。

ん?4chアンプのミッドとトゥイーターのレベル差が大きいぞ🤔
これは私がアンプ側のゲイン設定をミスってますね。

このアンプはミッド側とトゥイーター側別々にゲイン設定を合わす必要があります(マルチアンプ駆動)。
とりあえずプロセッサー側でレベル補正しときましょう。
ゲインは後日合わせ直します😍

ノートのaudio-technica・MB Quart・HELIX・KICKER・ノートe-POWER NISMOに関するカスタム事例の投稿画像27枚目

なかなか奥深い響きのあるサウンドが出てるように思います😻

ノートのaudio-technica・MB Quart・HELIX・KICKER・ノートe-POWER NISMOに関するカスタム事例の投稿画像28枚目

1chアンプに接続する付属品の低域コントローラー。

これも近々接続しましょう。

ノートのaudio-technica・MB Quart・HELIX・KICKER・ノートe-POWER NISMOに関するカスタム事例の投稿画像29枚目

サウンドのレビューに関しては折々にまたゆっくり投稿します!

ノートのaudio-technica・MB Quart・HELIX・KICKER・ノートe-POWER NISMOに関するカスタム事例の投稿画像30枚目

新入りステッカーはセンター最下段に。

なにより、久々に車内で音が聴けて気分高まる😻♪
