RAV4の新緑と愛車・６月もよろしくお願いします・グリルマーカー・スイッチ・オプションカプラーに関するカスタム事例

2024年06月05日 08時32分

#新緑と愛車 #６月もよろしくお願いします #グリルマーカー #スイッチ #オプションカプラー

きよ654 トヨタ RAV4 MXAA54

RAV4の顔面に惚れ購入♪ 皆様のカスタム色々と参考にさせて頂きます！バス釣りが趣味なオヤジです。[釣用車両]

RAV4の新緑と愛車・６月もよろしくお願いします・グリルマーカー・スイッチ・オプションカプラーに関するカスタム事例の投稿画像1枚目

お題の新緑と愛車
GWの時ですが九重天狗の滝P
マイナスイオン癒されます🙂

で本題のラプターグリルへ

RAV4の新緑と愛車・６月もよろしくお願いします・グリルマーカー・スイッチ・オプションカプラーに関するカスタム事例の投稿画像2枚目

tot7さんのラプターグリル取付投稿を見てミリ波レーダーのエラーが出てない事や色々とアドバイスを受けた経緯から購入を決意したラプターグリル

RAV4の新緑と愛車・６月もよろしくお願いします・グリルマーカー・スイッチ・オプションカプラーに関するカスタム事例の投稿画像3枚目

グリルはまだまだ届かないので前準備で配線作業

RAV4の新緑と愛車・６月もよろしくお願いします・グリルマーカー・スイッチ・オプションカプラーに関するカスタム事例の投稿画像4枚目

LED 電源
OPカプラー赤／黒→SW赤→SW緑→OPカプラー赤→車外OPカプラー赤←→グリルマーカーorリレー→ボディーアース

アース　SW黒→OPカプラー黒／黄色　

配線完了

RAV4の新緑と愛車・６月もよろしくお願いします・グリルマーカー・スイッチ・オプションカプラーに関するカスタム事例の投稿画像5枚目

イルミ電源は調べたらOPカプラー近くのカプラーの緑線から取出せる様なのでココから

RAV4の新緑と愛車・６月もよろしくお願いします・グリルマーカー・スイッチ・オプションカプラーに関するカスタム事例の投稿画像6枚目

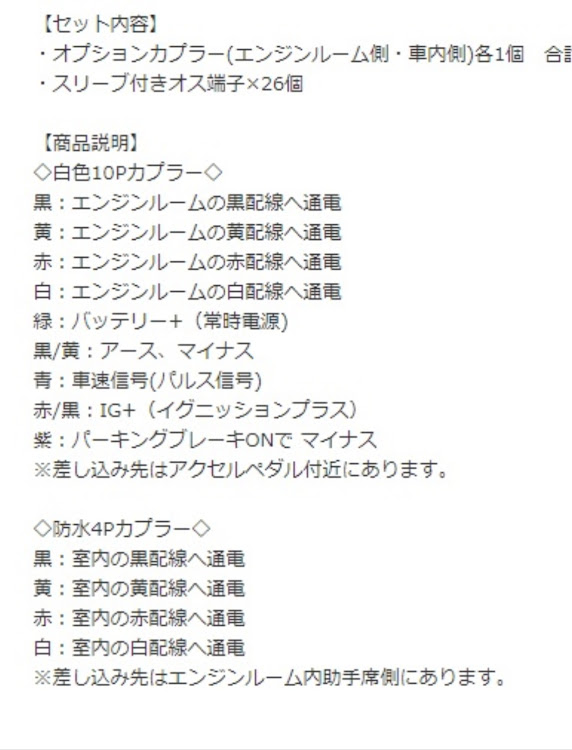

オプションカプラー配線説明図

RAV4の新緑と愛車・６月もよろしくお願いします・グリルマーカー・スイッチ・オプションカプラーに関するカスタム事例の投稿画像7枚目

スイッチオン

RAV4の新緑と愛車・６月もよろしくお願いします・グリルマーカー・スイッチ・オプションカプラーに関するカスタム事例の投稿画像8枚目

スイッチオン　イルミ

RAV4の新緑と愛車・６月もよろしくお願いします・グリルマーカー・スイッチ・オプションカプラーに関するカスタム事例の投稿画像9枚目

スイッチオフ　　LEDOFFのロゴが爆光過ぎる💡💡💡💦

RAV4の新緑と愛車・６月もよろしくお願いします・グリルマーカー・スイッチ・オプションカプラーに関するカスタム事例の投稿画像10枚目

ライガさん、ちゃーさんの投稿、アドバイスをうけコチラも用意😎

ミリ波そのまま土台残しでラプターグリル取付楽しみ😊

RAV4の新緑と愛車・６月もよろしくお願いします・グリルマーカー・スイッチ・オプションカプラーに関するカスタム事例の投稿画像11枚目

現在はOPカプラーからの電源線をリレー作動用に使用しリレーからの電装品電源線をヒューズを介してグリルマーカーを点灯させています。

RAV4の新緑と愛車・６月もよろしくお願いします・グリルマーカー・スイッチ・オプションカプラーに関するカスタム事例の投稿画像12枚目

配線を見た目が少しでも良い様にまとめて完了👍

げんき

はじめまして、フォローさせていただきます。 TRDのバンパーガーニッシュをお付けになってますが、今回のオプションカプラーの短絡させ、車外のカプラーに出力する処理は、バンパーガーニッシュのLEDの電源に影響はでなかったでしょうか？ TRDのバンパーガーニッシュをつけており、オプションカプラーから同じような配線を検討してましたので、教えてください。

2025年01月17日

きよ654

はじめまして、フォローありがとうございます😊フォロバさせて頂きます。　質問の件ですが、本日迄の経過を見ても全く問題は出ていませんので、同じ様に配線されても大丈夫だとは思います。画像と説明文には載って無いですが私は念の為TRDガーニッシュのLEDとグリルマーカーにはそれぞれヒューズをかましています。

2025年01月17日

げんき

早速のご回答ありがとうございます！大変勉強になりました！社内のバンパーガーニッシュのハーネスで車外に行くようなっているのに、室内側のそのカプラーの上にさらにカプラーを噛ませると、TRD以外のハーネス分だけにスイッチの制御が効くのが不思議で伺いました笑

2025年01月17日

きよ654

TRD付属のカプラーの電源も追加のカプラー電源も要は12ボルトの電源線なのでただそれにスイッチを付けるか付けないかだけの事です。容量的に不安ならばリレーを追加してリレー作動用の電源線にすれば、更に不安は無くなると思います。ボンネットライトの方はこちらの電源線をリレー作動用に利用しています。　　

2025年01月17日

げんき

そういうことですか！ありがとうございます！大変参考になりました！
