レンジローバーヴォーグの3rdレンジローバー・ベルト交換・DIY・レンジ沼に関するカスタム事例

レンジローバーヴォーグの3rdレンジローバー・ベルト交換・DIY・レンジ沼に関するカスタム事例

2023年12月31日 23時23分

ナイチャーフロッグのプロフィール画像
ナイチャーフロッグランドローバー レンジローバーヴォーグ LM44

2006年より964カレラ2を保有。基本整備は自家整備です。過去にS124の4MATICとかS210の4MATICを10年以上、走行距離10万キロ以上の激安外車中古車を弄ってきました。 どうしょうもなくてディーラーにお世話になったのは2回だけです。 この度、訳あって2022/9/23より2006年式のレンジローバー ヴォーグを衝動買いして維持できるか心配しております。 気分はちょっとだけ100万円で泥沼に填まる中古車デスよろしくお願い申し上げます。 51歳のおっさんデス

レンジローバーヴォーグの3rdレンジローバー・ベルト交換・DIY・レンジ沼に関するカスタム事例の投稿画像1枚目

冬休みの宿題 後編

エアコンは結局、無理言って知り合いの電装屋さんにガス抜きして頂きました〜
電話したらしゃーないなぁ〜って言って機材持って来てくれた〜
感謝しかない。

レンジローバーヴォーグの3rdレンジローバー・ベルト交換・DIY・レンジ沼に関するカスタム事例の投稿画像2枚目

ちょいと押してきたので撮影はところどころだけに〜

このファンカウルは結構知恵の輪っす〜
外す時は一人で何とか外したけど1人で取り付けるのは難しそう〜
よく見るとファンの外周は円状に繋がっているのが分かります。
マニュアルでは奥のベルトはファンを外さずにファンの隙間からベルトを引き出せるって書いてたけど、無理ありすぎ〜

レンジローバーヴォーグの3rdレンジローバー・ベルト交換・DIY・レンジ沼に関するカスタム事例の投稿画像3枚目

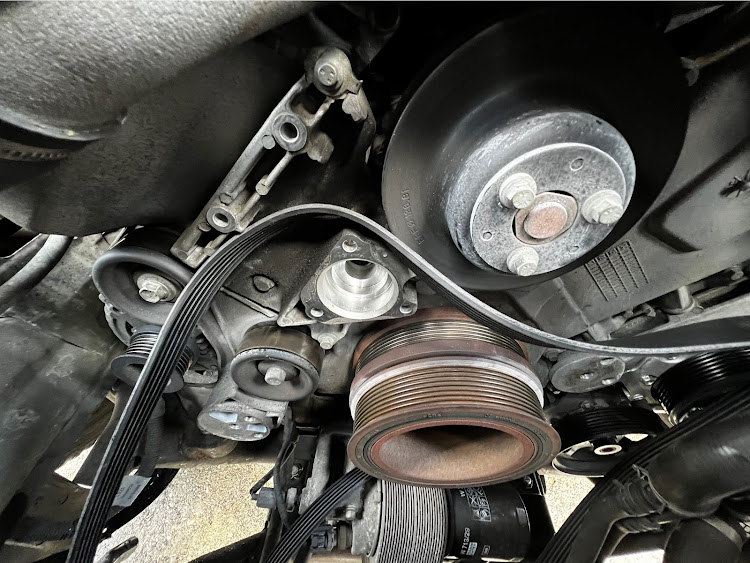

ファンカウルが無いとこんなにアクセス良くなります〜
手間に見えてるのはファンを回す為のベルトです。
この奥にもう一本ベルトがあります〜

レンジローバーヴォーグの3rdレンジローバー・ベルト交換・DIY・レンジ沼に関するカスタム事例の投稿画像4枚目

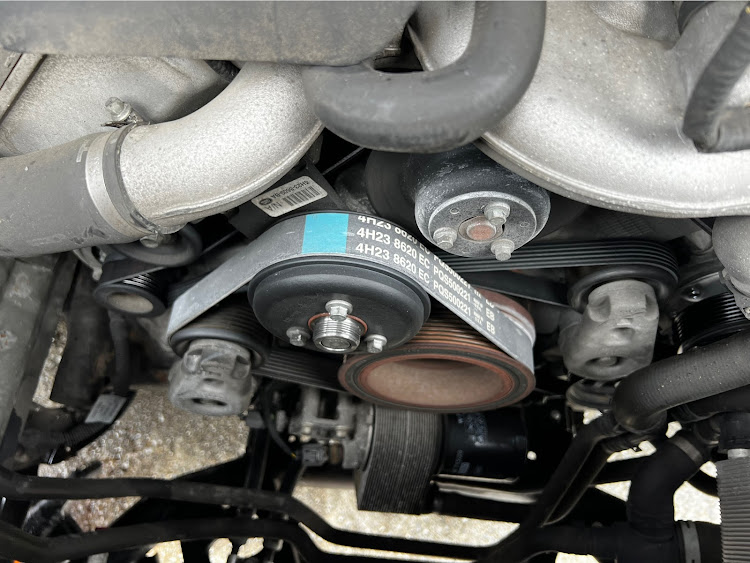

奥のベルトを外すには、このプーリーを外す必要が有ります。
このボルト外すのにもファンカップリングナットを外す時と同じスペシャルツールが必要です〜
はぁ、面倒〜

レンジローバーヴォーグの3rdレンジローバー・ベルト交換・DIY・レンジ沼に関するカスタム事例の投稿画像5枚目

テンショナー交換 新旧比較

レンジローバーヴォーグの3rdレンジローバー・ベルト交換・DIY・レンジ沼に関するカスタム事例の投稿画像6枚目

このプーリーを外すと〜

レンジローバーヴォーグの3rdレンジローバー・ベルト交換・DIY・レンジ沼に関するカスタム事例の投稿画像7枚目

奥のベルトの押さえがあって奥のベルトが外せない。
このボルトを外さないとベルトもウォーターポンプも外せない〜

レンジローバーヴォーグの3rdレンジローバー・ベルト交換・DIY・レンジ沼に関するカスタム事例の投稿画像8枚目

コレでやっと奥のベルトが外せます〜
右上のプーリーがウォーターポンプです〜

レンジローバーヴォーグの3rdレンジローバー・ベルト交換・DIY・レンジ沼に関するカスタム事例の投稿画像9枚目

奥のベルトは寿命でした〜
よかった交換できて〜

レンジローバーヴォーグの3rdレンジローバー・ベルト交換・DIY・レンジ沼に関するカスタム事例の投稿画像10枚目

ベルトの長さを比べます〜
コレをやらずに痛い目にあった事ありますのでしっかりやります。

レンジローバーヴォーグの3rdレンジローバー・ベルト交換・DIY・レンジ沼に関するカスタム事例の投稿画像11枚目

アイドラープーリーの新旧比較

レンジローバーヴォーグの3rdレンジローバー・ベルト交換・DIY・レンジ沼に関するカスタム事例の投稿画像12枚目

もう一方のアイドラープーリーは届いた部品の形状が違ってましたが、プーリー部分の径が一緒だったのでそのまま使用します

レンジローバーヴォーグの3rdレンジローバー・ベルト交換・DIY・レンジ沼に関するカスタム事例の投稿画像13枚目

メインディッシュのウォーターポンプのお出ましです〜
マウントボルト5本で外れました〜
赤くマーキングしたボルトは外さないボルトデス

レンジローバーヴォーグの3rdレンジローバー・ベルト交換・DIY・レンジ沼に関するカスタム事例の投稿画像14枚目

ウォーターポンプ新旧比較。
この時点では、この後のトラブルに気がついてません〜

レンジローバーヴォーグの3rdレンジローバー・ベルト交換・DIY・レンジ沼に関するカスタム事例の投稿画像15枚目

トルクレンチを使ってウォーターポンプのマウントボルト取り付けました〜

レンジローバーヴォーグの3rdレンジローバー・ベルト交換・DIY・レンジ沼に関するカスタム事例の投稿画像16枚目

ウォーターポンプが回ること確認してプーリーを取り付けると何とさっきまで回っていたウォーターポンプが回らない〜
よく見たらウォーターポンプの外さないボルトがプーリーが当たってる〜
だめじゃん👎
ボルトは古いほうから移設〜
さすが大陸クオリティー

レンジローバーヴォーグの3rdレンジローバー・ベルト交換・DIY・レンジ沼に関するカスタム事例の投稿画像17枚目

右側が移設済み〜

レンジローバーヴォーグの3rdレンジローバー・ベルト交換・DIY・レンジ沼に関するカスタム事例の投稿画像18枚目

時間がたらなくて撮影してないけど〜復旧〜

レンジローバーヴォーグの3rdレンジローバー・ベルト交換・DIY・レンジ沼に関するカスタム事例の投稿画像19枚目

実は復旧してからボルトの長さ間違えててやり直し作業やっちゃった〜

レンジローバーヴォーグの3rdレンジローバー・ベルト交換・DIY・レンジ沼に関するカスタム事例の投稿画像20枚目

エアコンのガスを入れて完成っす〜

むっちゃ疲れた😓

皆さま良い音を〜
