カーテシランプつけました✨
エーモンのLEDテープ30cmの青色。公式サイトにカーテシランプとして取付け紹介されてるのを見て気に入ったので︎︎👍

ドア内張りを外して車内からドアへ配線を通します。蛇腹ホースのところが少しやりにくいですが、配線通しでなんとかいけます。

蛇腹ホースを抜ければ、ドアの開口部から手を突っ込んで引っ張れます。窓開閉の為に配線は余裕を持たせてドア下を這わせました。

内張りを戻す前にLED点灯確認です。毎回そうですがこの点灯確認で、思った通りの動作で点灯すると嬉しくて「よしっ」と呟いてしまいます😊
まだ初心者だからですかねー。クルマいじり慣れるとそういうのは普通になっていくのかなー。

点灯確認が終わったら内張りに両面テープでLEDを貼り付けます。

内張りを戻した後に配線接続しやすいようにウィンドウスイッチパネルのほうに配線を固定して、あとは元通りに戻します。

夜はこんな感じです。ドアから少し離れて立つとLEDテープが見えますね。ぼくはあまり気にしませんが。

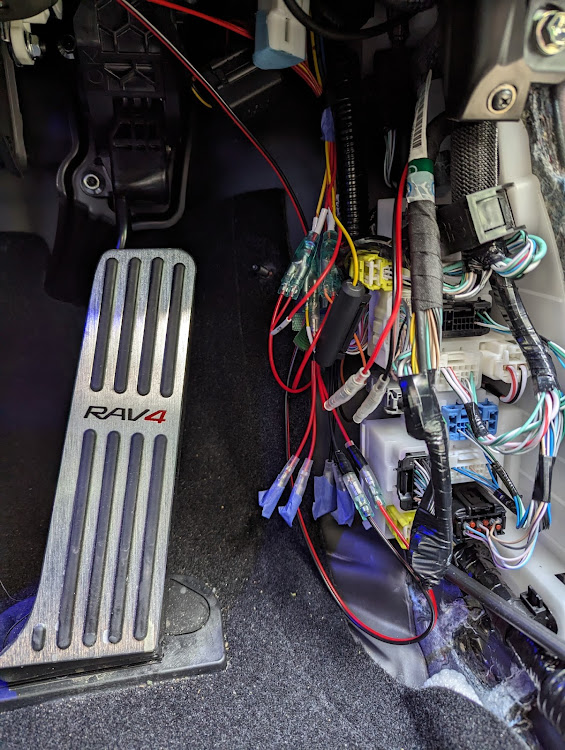

電源取り出しはオプションカプラーから。マイナスはドアスイッチではなくオプションカプラーのドア連動マイナスに接続しました。なのでドア個別ではなく、どこかのドアが開いたら全部のカーテシランプが点きます。容量は大きく無いし、閉まっているドアのカーテシの光は内側にも外側にも漏れてないのでこの仕様でOK👌
(車内側には漏れて良かったんですが、全然見えませんでした笑)

あと、後部座席のドアもやろうと思ってますが配線がカプラー経由してるみたいなので、もう少し下調べと作業シミュレーションしてから後日チャレンジ！💪
