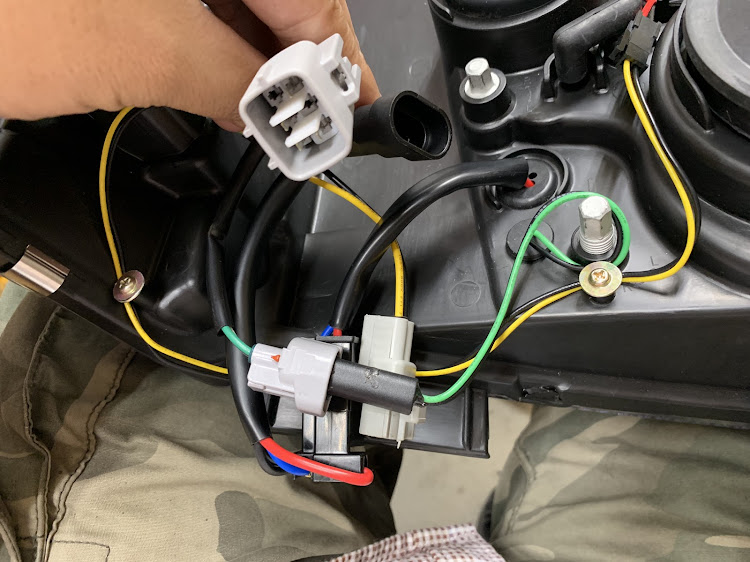

前の2型ハイエースで使おうと思ってたシーケンシャルウィンカー入り社外ヘッドライトを、今回4型後期のLEDモデルに取り付けようと、ハーネス作って見ました。

ハイエースバンのDIY・変換ハーネス・住友電装・内職作業に関するカスタム事例の投稿画像2枚目

2型ハイエースにつけようとしていたのにで、H4モデルでした。
配線カットして作り直す予定でしたが、ハイエース仲間も変換ハーネス無くて困っていたので、変換ハーネスを作っていきます。

ハイエースバンのDIY・変換ハーネス・住友電装・内職作業に関するカスタム事例の投稿画像3枚目

H4カプラーから、H4メスカプラーを準備

ハイエースバンのDIY・変換ハーネス・住友電装・内職作業に関するカスタム事例の投稿画像4枚目

車体側は、LOとポジションが住友電装090型TS防水6極なので、オスカプラーを準備

ポジションは、住友電装090型TS防水2極のタイプ1のメスカプラーを準備

HI側は、HB3 のカプラーを準備しておきました。

ハイエースバンのDIY・変換ハーネス・住友電装・内職作業に関するカスタム事例の投稿画像5枚目

製品っぽい感じですw

ハイエースバンのDIY・変換ハーネス・住友電装・内職作業に関するカスタム事例の投稿画像6枚目

自分の分も作り、2セット完成しました。
ポジションからイルミネーションの電源出せるように、配線を出したバージョンも作っておきました。

あとは、H1のLEDバルブが届いたら取り付け予定ですw
