【カスタム記録:ブレーキパッド&ブレーキローター交換、ハブボルト打ち替え編】

ネット通販サイトで購入した、ブレーキパッド&ブレーキローターの交換と、ハブボルトの打ち替え作業を、DIYで行ったときの記録です。(2021年10月)

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像2枚目

今回の交換作業で使用する、ブレーキパッド&ローター、ハブボルトです。ブレーキパッドとローターは、「D-SPORT」社製のものを使用。ローターは、カーボン材を多く配合しノーマル比で制動力30%増の6本スリット入り「Type-R」、パッドは適正温度0℃~500℃の高性能タイプ「コンペティション」を使用。ハブボルトは、「協永産業」社製のロングハブボルト(トヨタ用 10mmロング M12×P1.5)を使用します。

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像3枚目

それでは、【作業開始】!

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像4枚目

【交換前】の写真です。

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像5枚目

まずは、ローターカバーと、キャリパーカバーを取り外します。

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像6枚目

ブレーキキャリパーのピストンを分離。

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像7枚目

古いブレーキパッドを取り外し。

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像8枚目

パッドの残厚は、まだ大丈夫そうでしたが、この機会に交換しちゃいます!

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像9枚目

ブレーキキャリパー本体の取り外し。

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像10枚目

しか-し、ボルトが固くて外れないので、ホイール脱着用のトルクレンチ(写真の大きい方)で、取り外しにチャレンジ。

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像11枚目

外れました!(^^)!

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像12枚目

ブレーキキャリパーを取り外し。

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像13枚目

※ ここまでの作業で、すでに疲れたので、小休止(笑)

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像14枚目

続いて、ブレーキローターの取り外し。

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像15枚目

外れました (^^)

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像16枚目

続いて、ハブボルトの打ち替えをします。

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像17枚目

不要なナットを被せて、ハブボルトをハンマーで繰り返し強打。(ひたすら、力技で叩きます…)

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像18枚目

ハブボルトが外れました。

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像19枚目

ハブボルトが全部外れたところです。

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像20枚目

裏側は、こんな感じです。

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像21枚目

新旧のパーツ比較。ブラック系が車両から取り外したパーツ。黄色系が、今回新たに取り付けるパーツです。

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像22枚目

ハブボルトの新旧比較。

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像23枚目

今回新たに取付するハブボルトには、ハブボルトの頭に「T」の印字がされています。

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像24枚目

ブレーキパッドの新旧比較。

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像25枚目

ブレーキローターの新旧比較。

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像26枚目

新たなハブボルトをセットします。

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像27枚目

ハブボルトの「圧入」作業。

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像28枚目

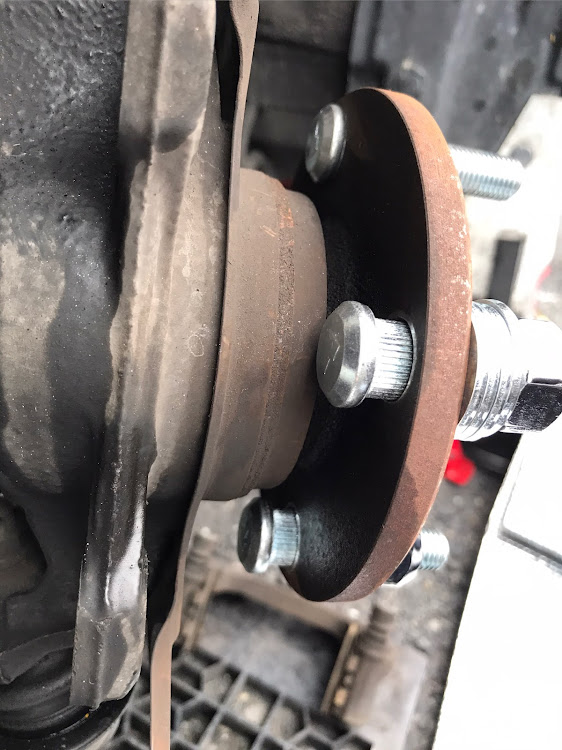

新しいハブボルト(ロング)への打ち替え完了!

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像29枚目

新しいローターの取付け。

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像30枚目

新しいパッドの取付け。

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像31枚目

グリースを多めに塗り塗り…笑

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像32枚目

ブレーキキャリパーを元に戻します。

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像33枚目

ローターカバーを取り付けて、今回の作業は終了でーす☆

コペンのブレーキパッド交換・ブレーキローター交換・ハブボルト打ち替え・DIY・D SPORTに関するカスタム事例の投稿画像34枚目

今回の交換で、制動力がどのように変化するのか…楽しみです!(^^)!
