クラウンセダンの220クラウン・HDMI・Fire TV Stickに関するカスタム事例

220前期クラウンでHDMI入力を追加します。

準備したものは

ビートソニック 外部入力アダプター(HDMI入力) HVXT05 クラウン220系 H30/06-R02/11 T-Connect SDナビゲーションシステム
71500円
↑まずコレ。
今の時代、HDMIなんて軽自動車にも標準搭載なのになぜ七万も出さにゃいかんのか…
みんカラもカーツンにも取り付けた先人が居ない為、経費精算が出来る僕が後世に残そうということです。

HDMIスプリッター
1263円
↑後々乗客用にフリップダウンモニターを取り付け予定の為購入。
今回は使っていません。
同じ形でセレクター(切替機)もあるので注意。
スプリッター(分配器)を購入しましょう。

HDMI&USB3.0
穴開け取付延長ケーブル
1370円
↑fire tv stickをナビ裏に入れ込んでもいいんですが、iphoneなどの他のHDMI機器も接続する事もあるかなと思い、ダッシュボード設置用に購入。

低背ヒューズ電源取り出し
999円
↑今回は使いませんでした。

USB×2
穴開け取付コネクタ
1129円
↑これも使いませんでした。

USBケーブル(L字型)
658円
↑コレ、超オススメ！！
fire tv stickの電源の為に購入。
細さ、長さ、小ささがドンピシャで
自家用車、自宅プロジェクターのfire tv stickもこのケーブルを使っています。

HVXT05の同梱物

これの他にクッション素材のペラペラが入ってましたが、最初緩衝材だと思って写真に入っていませんが、施工中に貼っています。

本体。
1番左のコネクタは使いません。

反対側。

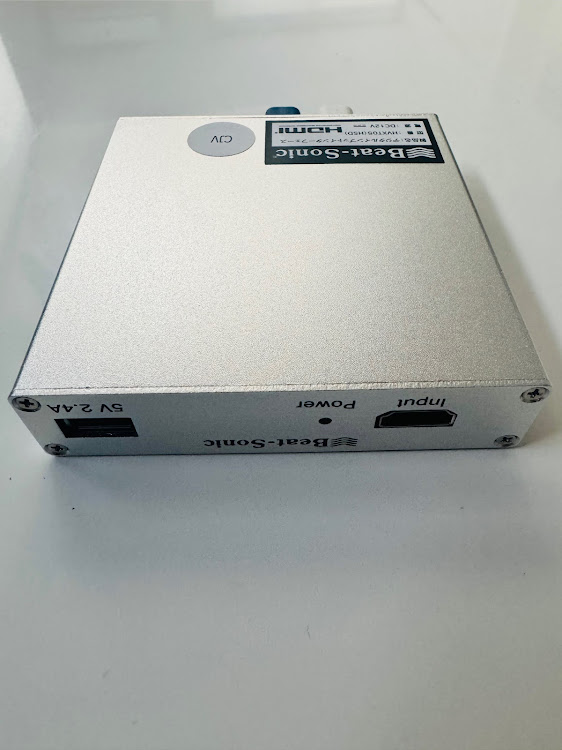

USB電源とHDMI入力
実にシンプル。
値段ゼロ一つ無くしてもいいと思う。

詳細なバラシは先人が情報共有されてるので割愛します。

上部二箇所(10ミリボルト)
下部二箇所(8ミリボルト)

なぜ統一できないのかという文句は言わない事にします。

バゴっとパワーで引き出します。

グローブボックス(汚)を外し

この白の壁と緑のコネクタの間のスペースに入れろと説明書には書いてますので仰せの通りにします。

(コードが多いのはタクシーのメーターは無線機やその他諸々装備があるため)

ナビ裏の青コネクタに割り込ませ…

と、このコネクタは間違いなのでご注意を。

こっちの下部。
ハザードスイッチとかの裏くらいに青コネクタがあるのでそちらに割り込ませます。

写真の緑のコネクタの奥が青コネクタです。

これはナビ裏の裏から見て1番左のコネクタ。

３つ並んでて、どれにでも挿さるので間違い注意です。

この車両は前もってテレビキャンセラーが付いているので、ナビ→キャンセラー→今回のケーブルの順で接続しました。

逆になるとどうなるかは試してないので分かりません。

んでfire tv stickを接続してテストします。

ぁ！ここでゴミかと思っていた緩衝材を巻いてます。

問題なく表示されました。

配車無線用のナビモニターの裏に穴を開けて
こちらに延長コネクタを接続しました。

そうそう。
タクシーは助手席エアバックを切っています。
ダッシュボードの上に様々な装備があり
エアバックが作動すると危険な為、作動しないようにしています。(届出済)

予定通りここのスペースに収納して
埃を除去しながら元に戻しました。

走行中の表示も問題なく映像と音声のズレも無いと思われます。
(ゲームのようなシビアなテストはしてないので音ズレのテストは体感のみ。)

ナビのメニューのAUXで表示されるみたいです。

おそらく皆様が気になる
fire tv stickを見ながらナビも表示やら
テレビ見ながらfire tv stickを表示みたいなのは出来ません。

マップを見ながらfire tv stickの音声を聞くってのは出来ます。

僕は後々、フリップダウンモニターを取り付ける予定なので、前ナビ後映像やら、前テレビ後映像、前後映像などは出来ると思います。
HDMIはスプリッターで分配するので、車両のテレビ映像は後席には映せません。

…とこんな感じの施工内容でした。

最後に、

このナビ下のパネル開けるとあるこのコネクタは、何に使うコネクタなんでしょうかね。

取説見てみるかぁ…
