インタークーラーを交換しました😀
見た目は純正で一緒なんですけど中身をイジってます。
フォロワーでターボRSオーナーのたけさんが、SWKのインタークーラーに交換して外した純正を横流ししてくれたので、
前から気になっていた圧損軽減加工を施してみました。🙆
先ず加工時フィンが潰れてしまうのを防ぐ為、
コア部分をダンボール等で養生します。
そうしたらin側の赤線部分を分解し加工していきます。
樹脂部分とアルミコア部分の継ぎ目を外していきます。カシメになっているのでマイナスでツメを起こしていきます

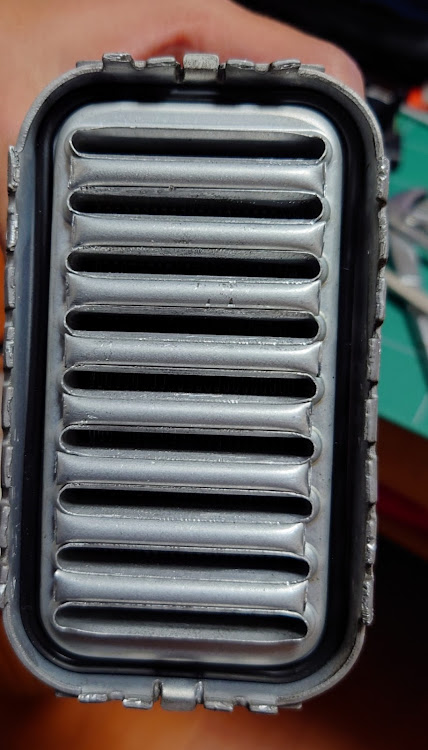

縦長の暗い部分を圧縮空気が流れていきますが穴と穴の間が結構な面積が壁で空気抵抗になっているので間を加工していきます
ホームセンターで買ってきた５mm径のパイプを隙間と同じ長さにニッパー等でカットします
隙間にはめ込みペンチで抑えて固定します
こうする事により隙間が丸い形状で埋まり通気口に空気が流れ込み易くする狙い。（上の赤矢印）
ノーマルは隙間で乱流を起こしているであろう（下の赤矢印）
全て埋まりました
効果としては吹け上がりが若干良くなりました。（特に高回転時）👍
ネットなどを見ると高速域での速度の伸びが良くなるみたいですよ。🙆
と言う今回も小ネタチューニングでした！
※改めてインタークーラー譲ってくれた、
たけさんに感謝🙏
気になっていたDIYチューニングだったのですが、素人がインタークーラーを分解するのは破損させる恐れもあったので、今付いている物を分解して戻せなくなった時の不安もあり、今一歩踏み出せなかったのですが加工出来て良かったです。
てかSWKインタークーラー裏山😚
