皆さん、こんばんは😊
FCのパワーウインドスイッチについて、
自分なりに分かったことがありましたので😁
メンテナンス的な投稿ですが😅
このスイッチは去年の7月に購入した物で、先日まで使用していました良品です👍😁
画像多めです、興味のない方はスルーして下さい😅
(M樹さんを含む)😆
スイッチ裏側ですね😄
降ろした日付けも書いてありました😅クセか？
4箇所のネジを外します
ドライバー🪛は＋プラスの1番です👍
カバーを外します！
中の基板が外れ、スイッチが見えます😳
ここまでは、どなたもバラされてると思います♪
基板裏側の真ん中のネジを外します♪
ここはプラス＋の2番ドライバー🪛です😊
そうすると、真ん中にあるソレノイドスイッチが外れます、細い線が2本で繋がってますので注意❗️
ブラブラしますんで、タイラップか針金みたいので縁に止めておいた方がいいです😊
オレンジ色のスイッチ側は運転席です😊
こちらの内側にある、スプリングを２つ外します♪
ピンセットなどを使って、飛ばさないように注意❗️
オレンジ色部分の爪が6箇所あります♪
マイクロドライバー🪛で爪を起こして、オレンジ色の部分を外します♪
ここで注意が必要です❗️
中にコマがあり、小さなスプリングとボールが付いてます💦
飛ばして無くさないように❗️😅
外すとこんな感じで中のコマが落ちます😅
スイッチ内部の構成部品です😊
ひとつでも失えたら動作しません💦
スイッチ内部の電極接点です😊
新品から10ヶ月ほど使いましたが、少し黒ずんでますね😅
使い込んだ物だともっと真っ黒になってますよ💦
これはスイッチが動いて切れる時に、接点でスパークして順番黒くなって行きます😅
せっかくバラしたから、スポンジペーパーでキレイに磨きます♪
細かい目がいいと思います👍
小さくカットして、ピンセットでゴシゴシ💦
before〜
after〜⭐️
ペーパーで磨いた後はピカール等で仕上げるといいです👍
before〜
after〜
こちらの接点金具も⭐️
そんなには汚れてませんね😅
接点の可動部分にグリスを塗って😊
先ほど磨いた接点金具を乗せます♪
こちらの部品もグリスを塗ってセットします♪
コマの中に極小スプリングがあることを確認して、グリスを塗りボールを乗せます♪
向きに注意です❗️
出っ張りがある方が外を向きます♪
ボールが落ちない様、オレンジ色のパーツをパチってハメます👍
爪が全てハマっているか確認します♪
最初に外したスプリングを取り付けます♪
ピンセットで飛ばさないよに、慎重に❗️😅
最初に外した中央のソレノイドスイッチを元通り取り付けます♪
これで基板は完成❗️👍😁
スイッチカバー裏の可動部分にもグリスを塗ります♪
1番最初に外した小さいネジ4本を取り付けて、
パワーウインドスイッチのメンテナンス終了です👍
矢印の所はドアトリムにハマるツメです、結構効いてる時がありますので、取り外す時に硬かったら無理をせずに、ドアトリムを外してからスイッチを取り外しましょう！無理するとカバー割れます💦
組み付け後は、導通テスト❗️👍オケ🙆♂️
オマケ①
今、ヤフオクで出品されてますスイッチ！
純正品でオート機能付いてます👍
僕が買った時よりお値打ちになってました😅
土日のクーポン使うと更にお得です👍
ちなみに、僕が去年買った時は¥22000円でした😂
オマケ②

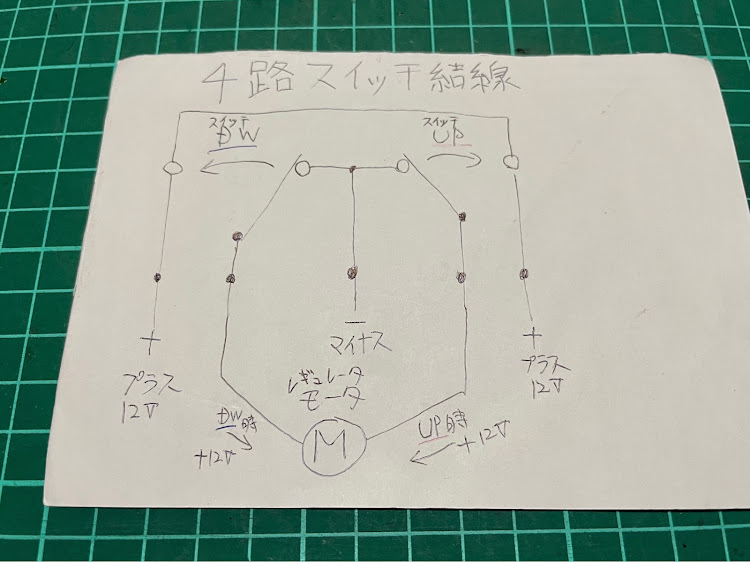

スイッチの仕組みは！
四路スイッチ結線になってました！⭐️
両端はプラス＋12V、真ん中がマイナスー、中立時はモーター線がどちらもマイナスに繋がってます♪
アップする時は右側のスイッチがプラスに動き、ダウンする時は左側のスイッチが左のプラスに動きモーターの正転逆転をしているんですね👍🤓
ご視聴ありがとうございました🙇♂️
