2021年04月17日 08時52分

ALGONQUINSのプロフィール画像
ALGONQUINSホンダ Nボックスカスタム JF1

E51 エルグランド、JF1 N-BOX カスタムを所有しています。

NボックスカスタムのN-BOX・N-BOXカスタム・HUD・ヘッドアップディスプレイに関するカスタム事例の投稿画像1枚目

EANOP HUD(ヘッドアップディスプレイ) M40を取り付けました。

フロントガラスではなく、透過型スクリーンに照射するタイプのEANOP HUD M40を購入しました。

NボックスカスタムのN-BOX・N-BOXカスタム・HUD・ヘッドアップディスプレイに関するカスタム事例の投稿画像2枚目

セット内容です。
OBD2接続です。内張り剥がしツールも付属しています。
取説は英語のみ。

NボックスカスタムのN-BOX・N-BOXカスタム・HUD・ヘッドアップディスプレイに関するカスタム事例の投稿画像3枚目

まずケーブルをOBD2コネクタに接続し、ダッシュボード上へ出します。
フロントデフロスターの吹き出し口から出しました。
超大変でした……。あ、フィンをひとつ切り落としました。

NボックスカスタムのN-BOX・N-BOXカスタム・HUD・ヘッドアップディスプレイに関するカスタム事例の投稿画像4枚目

HUDは透過型スクリーンへ映し出されますが、テスト装着したところ夜間のフロントガラスへの映り込みが激しく、かなり鬱陶しいので対策をしてみました。

下敷きをカットしてカーボン調シートを貼り、庇を作りました。プラスチックのL字アングルを作り、クリアの両面テープで固定しました。

NボックスカスタムのN-BOX・N-BOXカスタム・HUD・ヘッドアップディスプレイに関するカスタム事例の投稿画像5枚目

HUD本体を設置するダッシュボード上が安定しないので、アクリル板をカットして台座を作成しました。

NボックスカスタムのN-BOX・N-BOXカスタム・HUD・ヘッドアップディスプレイに関するカスタム事例の投稿画像6枚目

アクリル製台座は両面テープで固定、HUD本体はマジックテープで固定します。マジックテープの理由は、本体裏にメモリー用電池が入っている為……。

ケーブルを接続して完了。

NボックスカスタムのN-BOX・N-BOXカスタム・HUD・ヘッドアップディスプレイに関するカスタム事例の投稿画像7枚目

上部のグラフはタコメーター。
左の青い数字は水温。
そして右にスピードメーター。

目線の移動を最小限にスピードを認識出来るのは有り難いですね。

NボックスカスタムのN-BOX・N-BOXカスタム・HUD・ヘッドアップディスプレイに関するカスタム事例の投稿画像8枚目

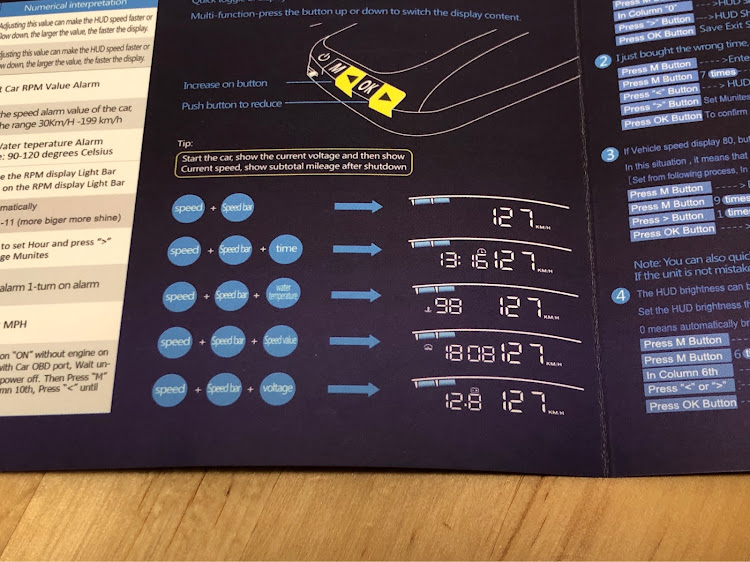

ディスプレイの表示内容は、[タコメーターグラフ&スピード]+[時計or水温or回転数or電圧]の組み合わせで表示出来ます。
それ以外の吸気温度等は表示できません。
