今日はバンパー下でビス止めしての装着確認してみました。
まずはココ。
固定するのにこのビス使うのですが、純正のゴムの空力部品が邪魔。
外しました。
バンパー下の前側7ヵ所を固定して･･･
付きました。
この状態でも一般道なら問題無さそうなさそうな強度で固定されてます。
そして、以前お友達のエブリィの下の板を作った時のFRP端材を使ってこんなの作って･･･
こんな感じにタイヤ前のところに固定。
この段階では下の板部分とステーは付いていません。
確認のため、いつもの駐車場へ。
まずはこんな感じに高さを計って、全体がだいたい同じくらいになるようにして･･･
解りにくいですが、下の板部分とステーを灰接着で仮止め。
これで位置とか角度とかが決まったことになります。
下の板がバンパーよりどのくらい出ているかも確認します。
L字直角定規使って、バンパーとの隙間を測定。
正規ディーラーの車検基準では30mm以内とのこと。
バンパー下の出っぱった辺りで26mm、
グリル下の出っぱった辺りで16mm。
若干アスファルトがうねってそうな数値ですが、だとしてもこれならクリア出来てるでしょう。
最終的には直接ディーラーで見てもらうことにします。

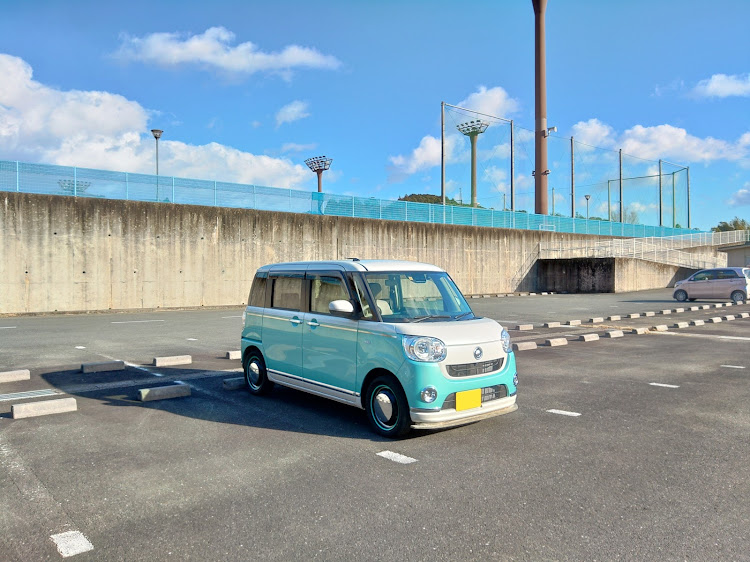

ということで外観確認。
以前プラダン型で行った確認と同じ感じ。
良さそうです。
正面ちょっと下から。
色が付いていないので解りにくいですが、多分良さそうです。
最後に家に戻って、仮止めしたステー接着部分にエポキシ接着剤盛って補強。
これで位置関係はきまりました。
つぎは補強と修正かな？
