合体したので、バルタイをとります。
クランクギャやチェーンガイドなど付けてチェーンを張ります。

タカさんが投稿したL28改・L型エンジン・ヘッド周り組み付け・バルブタイミングに関するカスタム事例の投稿画像2枚目

泣く子も黙る8穴スプロケです。
しかも純正加工のまがい物です。(本物ニスモは、8カ所印があります)
何年振りかな?
とりあえず不明カムなので、1番でタイミングをとります。

タカさんが投稿したL28改・L型エンジン・ヘッド周り組み付け・バルブタイミングに関するカスタム事例の投稿画像3枚目

ロッカーガイドもノーマル(3mm)にします。

タカさんが投稿したL28改・L型エンジン・ヘッド周り組み付け・バルブタイミングに関するカスタム事例の投稿画像4枚目

ペースト塗ってロッカーアームを組み付けます。

タカさんが投稿したL28改・L型エンジン・ヘッド周り組み付け・バルブタイミングに関するカスタム事例の投稿画像5枚目

必ず12ヶ所組み付けます。
よく1番と6番だけ組んで測る人が居ますが、ダイヤル読む時動いてズレます。

タカさんが投稿したL28改・L型エンジン・ヘッド周り組み付け・バルブタイミングに関するカスタム事例の投稿画像6枚目

エンジン側準備完了

タカさんが投稿したL28改・L型エンジン・ヘッド周り組み付け・バルブタイミングに関するカスタム事例の投稿画像7枚目

ダイヤルゲージを付けます。
必ずストローク20mm以上の物でやります。

タカさんが投稿したL28改・L型エンジン・ヘッド周り組み付け・バルブタイミングに関するカスタム事例の投稿画像8枚目

クランクメモリを付けます。
なるだけ大きい物の方が正確に出ます(メモリが大きい)

タカさんが投稿したL28改・L型エンジン・ヘッド周り組み付け・バルブタイミングに関するカスタム事例の投稿画像9枚目

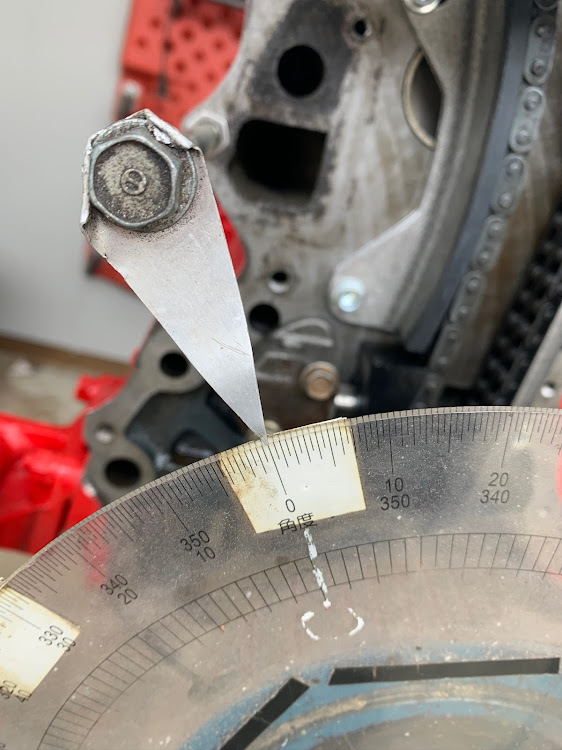

上死点をあわせます。

タカさんが投稿したL28改・L型エンジン・ヘッド周り組み付け・バルブタイミングに関するカスタム事例の投稿画像10枚目

まずフルストロークを測ります(フルリフト)
12mmリフトを超えたのでリフトし過ぎてしまいました。
8mmx1.45で11.6リフトなのでレバー比出し過ぎです。

タカさんが投稿したL28改・L型エンジン・ヘッド周り組み付け・バルブタイミングに関するカスタム事例の投稿画像11枚目

ロッカーガイドを替えます。

タカさんが投稿したL28改・L型エンジン・ヘッド周り組み付け・バルブタイミングに関するカスタム事例の投稿画像12枚目

左の5mmに替えます。
ガイドは、1mmで約0.5位変わります。
バルブの上に載る物なので薄い方が(軽い)良いのですがやはりロッカーアームのレバー比を重視します。

タカさんが投稿したL28改・L型エンジン・ヘッド周り組み付け・バルブタイミングに関するカスタム事例の投稿画像13枚目

クリアランスを取ります。

タカさんが投稿したL28改・L型エンジン・ヘッド周り組み付け・バルブタイミングに関するカスタム事例の投稿画像14枚目

フルリフトで11.75
少し出てますが、良いでしょう^_^

タカさんが投稿したL28改・L型エンジン・ヘッド周り組み付け・バルブタイミングに関するカスタム事例の投稿画像15枚目

フルリフトのクランクメモリは、98度位
早すぎます。
インテーク側とエキゾースト側を測って足して半分が、このカムの中心角です。
例えば、インテーク105度エキゾースト114度だと中心角109度となります。

タカさんが投稿したL28改・L型エンジン・ヘッド周り組み付け・バルブタイミングに関するカスタム事例の投稿画像16枚目

中心角が分かったので109度に合わせて行きます。
何度か測りましたが合わないので、裏ワザ使います。
昔のチューナーさんが、やってたバルタイの取り方です。(カーボーイのオッタマン)

タカさんが投稿したL28改・L型エンジン・ヘッド周り組み付け・バルブタイミングに関するカスタム事例の投稿画像17枚目

まず、バルブのフルリフトを出します。
チェーンを外してクランクのメモリを中心角に併せます

タカさんが投稿したL28改・L型エンジン・ヘッド周り組み付け・バルブタイミングに関するカスタム事例の投稿画像18枚目

カムのピンをはいる所までチェーンを送ります。
コレでかなり近い所にタイミングがでます。
かなりアバウトですが、8穴はコレが早いです。
ちゃんともう一度測って確認します。
バルタイは、インテーク側106度エキゾースト側112度なりました。

タカさんが投稿したL28改・L型エンジン・ヘッド周り組み付け・バルブタイミングに関するカスタム事例の投稿画像19枚目

ガイド等トルクレンチで締めて組み上がりました

タカさんが投稿したL28改・L型エンジン・ヘッド周り組み付け・バルブタイミングに関するカスタム事例の投稿画像20枚目

最後にバルブクリアランスを調整して完成
