マークXが好きで乗っています。 以前は、120系Sパケに乗っていたのですが、盗難に逢い廃車になりました。 今は130系Sパケ前期をG's仕様にして乗っています。 少しづつ弄ってかっこよくしたいと思っています😃

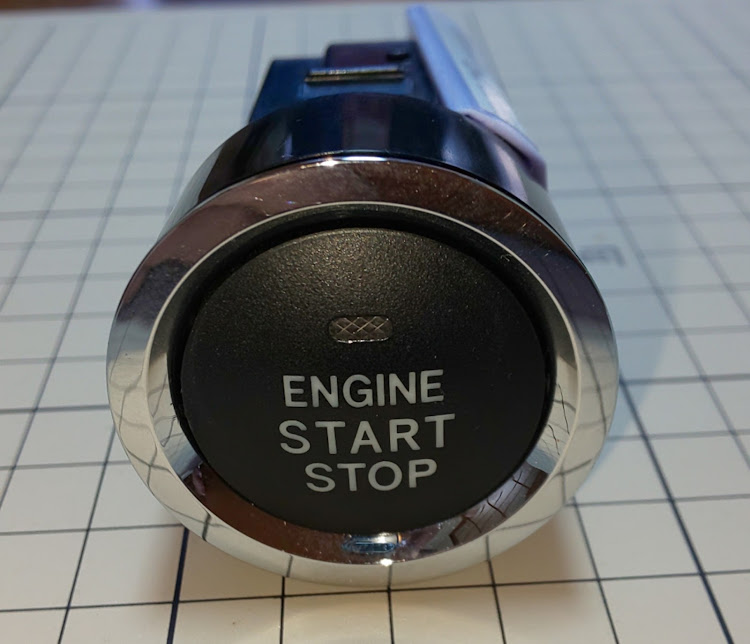

マークXの青色LED・LED 打ち換え・砲弾型5mm・砲弾型LED・スタートボタンに関するカスタム事例の投稿画像1枚目

今回は、以前にミラーボタンのLED打ち換えでほったらかしにしていたスタートボタンのLEDを打ち換えして行こうと思います。

マークXの青色LED・LED 打ち換え・砲弾型5mm・砲弾型LED・スタートボタンに関するカスタム事例の投稿画像2枚目

先ず、蓋を分解して基盤が見える様にします。

マークXの青色LED・LED 打ち換え・砲弾型5mm・砲弾型LED・スタートボタンに関するカスタム事例の投稿画像3枚目

赤◯部分のハンダを溶かして下から突き刺さっている「板」を外します。

マークXの青色LED・LED 打ち換え・砲弾型5mm・砲弾型LED・スタートボタンに関するカスタム事例の投稿画像4枚目

基盤とスイッチを分離した状態です。
先程のハンダを溶かしてからボタン本体横側につま楊枝や精密ドライバーのマイナスで、ほじくって基盤を取り出します。

マークXの青色LED・LED 打ち換え・砲弾型5mm・砲弾型LED・スタートボタンに関するカスタム事例の投稿画像5枚目

赤◯の部分はハンダでは無いので、ハンダ籠手では溶かせ無いのでLEDの根元で切り取ります。
後は、この部分に取り換えるLEDを乗せてハンダで溶接してやれば良いだけです。
今回は、赤青に変えて見ました。

マークXの青色LED・LED 打ち換え・砲弾型5mm・砲弾型LED・スタートボタンに関するカスタム事例の投稿画像6枚目

先程の手順を逆に組付けて行けば良いだけになります。

マークXの青色LED・LED 打ち換え・砲弾型5mm・砲弾型LED・スタートボタンに関するカスタム事例の投稿画像7枚目

通常時

マークXの青色LED・LED 打ち換え・砲弾型5mm・砲弾型LED・スタートボタンに関するカスタム事例の投稿画像8枚目

ブレーキを踏むと「赤」

マークXの青色LED・LED 打ち換え・砲弾型5mm・砲弾型LED・スタートボタンに関するカスタム事例の投稿画像9枚目

ドアの開けた時やスモール~ヘッドが点いた時。

マークXの青色LED・LED 打ち換え・砲弾型5mm・砲弾型LED・スタートボタンに関するカスタム事例の投稿画像10枚目

ACCの時。
今回は、これまで…微妙…
