2023年10月04日 06時21分

さっとのプロフィール画像
さっとトヨタ ハイエースバン TRH211K

できる限り自分でやってます。 最近はオーディオメイン🎶 エアサス車。 よろしくお願いします。

ハイエースバンのトルセンLSD・DIYではございませぬ・アンダーパネル固定方法に関するカスタム事例の投稿画像1枚目

トルセンLSD始めました。

ハイエースバンのトルセンLSD・DIYではございませぬ・アンダーパネル固定方法に関するカスタム事例の投稿画像2枚目

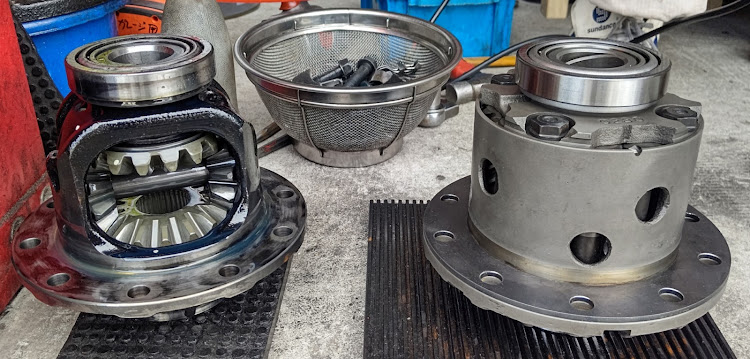

左→元々のオープンデフ
右→何かの流用、をさらにハイエース用に加工したトルセンLSD

ハイエースバンのトルセンLSD・DIYではございませぬ・アンダーパネル固定方法に関するカスタム事例の投稿画像3枚目

上に同じ。

ハイエースバンのトルセンLSD・DIYではございませぬ・アンダーパネル固定方法に関するカスタム事例の投稿画像4枚目

何か色々と外したところ。

ハイエースバンのトルセンLSD・DIYではございませぬ・アンダーパネル固定方法に関するカスタム事例の投稿画像5枚目

使ったオイル。

ハイエースバンのトルセンLSD・DIYではございませぬ・アンダーパネル固定方法に関するカスタム事例の投稿画像6枚目

せっかくアンダーパネル全部外したので、アンダーパネルの吊り下げ方。

以前誰かに聞かれたので載せときます(誰に聞かれたか覚えてないけど気づいて🤣)

ボディに最初から空いてるネジ穴に寸切りボルト(ほとんどM8、2ヵ所M10)を差し込んでナットで固定、パネル取り付け用の六角高ナットをナットで固定。

ネジ穴がないところは、8ゲージの銅線に丸型端子を圧着してフレームの穴とか通して、それにナッター打ち込んだL字金具ぶら下げてます。

ハイエースバンのトルセンLSD・DIYではございませぬ・アンダーパネル固定方法に関するカスタム事例の投稿画像7枚目

オイルパンの所は何もなかったので、オフセット金具とナッター打ち込んだL字金具をうまいことやって取り付け場所を作りました。

ハイエースバンのトルセンLSD・DIYではございませぬ・アンダーパネル固定方法に関するカスタム事例の投稿画像8枚目

パネルの固定は、なるべく空気の通りを遮らないように、超低頭ボルト使ってます。

ハイエースバンのトルセンLSD・DIYではございませぬ・アンダーパネル固定方法に関するカスタム事例の投稿画像9枚目

本当は2枚で作りたかったけど、デカいと付けるのも外すのも大変なので、5分割で作りました。

段ボールで型どりして現物合わせ。先にボディにボルト入れて、それに段ボールを押し当ててパネルにあける穴の位置を決めました。

置き方ずれてるけど、こんな感じ。

ハイエースバンのトルセンLSD・DIYではございませぬ・アンダーパネル固定方法に関するカスタム事例の投稿画像10枚目

ちなみに…これ、もらってきました。

社長、こんなの何に使うの?って不思議がってたけど、これがガレージに転がってたら、何かやってる感出るでしょ🤣

とりあえず、デフオイルがめちゃ臭い😅
次の休みで灯油付けにしてパークリかアセトンで拭こう。
