■フロントバンパー&フロントグリルの取り外し作業

今回はバンパーを外して、
前から購入していたモノを含めて、
一気に3点の部品を取り付け交換をします。

CX-5のフロントバンパー・フロントグリル・外し方に関するカスタム事例の投稿画像2枚目

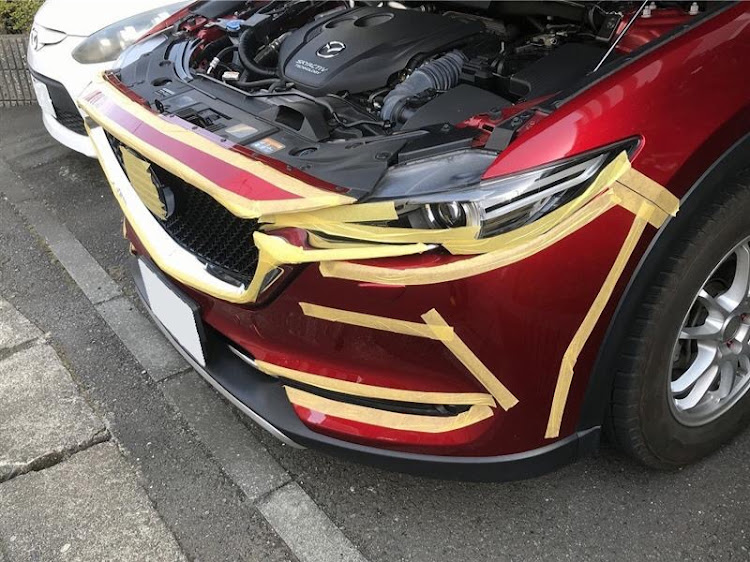

まずは、マスキングです。
大きなバンパー&グリルを外すので、
いつもより、多めにマスキングしました。

CX-5のフロントバンパー・フロントグリル・外し方に関するカスタム事例の投稿画像3枚目

正面からの写真です。
突起部分を中心にマスキングテープを貼りました。
今までマスキングはしなかったな。。
(反省)

CX-5のフロントバンパー・フロントグリル・外し方に関するカスタム事例の投稿画像4枚目

フロントバンパー&ラジグリの取り外し作業には、たくさんのボルト、タッピングスクリュー、ファスナーを使っているので、
無くさないように整理できるケースがあると、便利です。

CX-5のフロントバンパー・フロントグリル・外し方に関するカスタム事例の投稿画像5枚目

バンパーの下に潜り込み、
フロントバンパー下のボルト5個,
ファスナー2個を外します。
(敷物と保護メガネは、あった方が良いです)

寒い時は、中央の樹脂をマイナスドライバーで引き出す際、ファスナーが壊れやすいので、ご注意下さい。

今回はファスナー破損して後で湘南マツダさんに注文、1個99円との事。(取付深さによりファスナーの種類が違うと言ってましたが、オーバーフェンダーのファスナーとの違いが判りませんでした。)

CX-5のフロントバンパー・フロントグリル・外し方に関するカスタム事例の投稿画像6枚目

サイドアンダーボルト3か所*左右にあるので、プラスドライバーか、8mmラチェットで外します。

後から判ったのですが、バンバー取り外すためには、センターのアンダーカバーの内側にも。
ファスナー1個とボルト1本(左右)が隠れてました。

CX-5のフロントバンパー・フロントグリル・外し方に関するカスタム事例の投稿画像7枚目

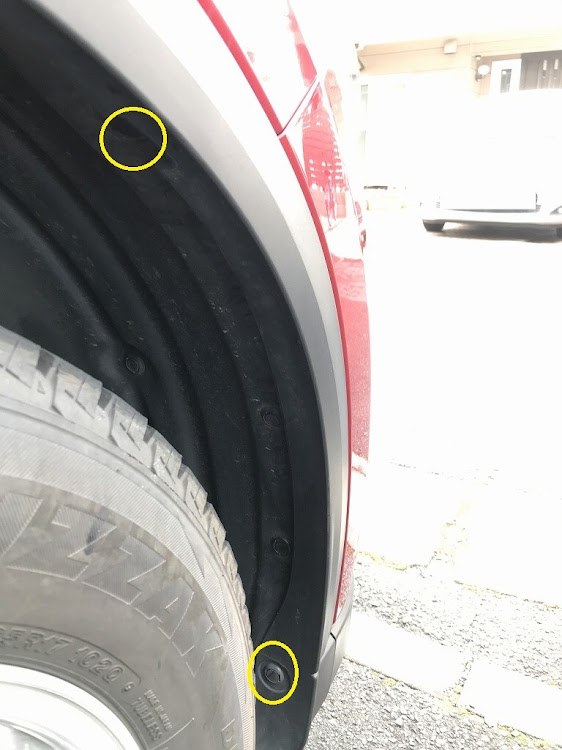

サイドの樹脂フェンダーのファスナー外し3か所✕左右、
写真は、右側のフェンダー黄色〇の2か所ですが、
写真に写っていない、手前の左上にも
1か所ファスナーがあります。
※ バンパーを外すだけなので
樹脂フェンダーの一部を外します。

CX-5のフロントバンパー・フロントグリル・外し方に関するカスタム事例の投稿画像8枚目

写真は、左側(助手席)フェンダーです。
黒樹脂フェンダーを開けた下に、
ファスナー3個(黄色の〇)と
ボルト1本(緑色の〇)を外します。
左右のフェンダーにあります(^_-)-☆

CX-5のフロントバンパー・フロントグリル・外し方に関するカスタム事例の投稿画像9枚目

下回りとサイドフェンダーの次は、上側の
エンジンルーム内の固定FIXを外します。

エンジンルーム内の手前グリルのファスナー6個とスクリュータップ4本を外す。
エンジンルーム内のセンターグリルを外し、2個のファスナーを外す。

CX-5のフロントバンパー・フロントグリル・外し方に関するカスタム事例の投稿画像10枚目

バンパーのサイドを手前に引っ張ってパネルのロックを外します。

左右を外したら、前に戻って手前に引っ張れば、バンパーは外れますが、
ハーネスカプラーとウォッシャータンクからのホースが接続されています。

CX-5のフロントバンパー・フロントグリル・外し方に関するカスタム事例の投稿画像11枚目

バンパー上側のグリル横の左右に
白色のクリップが1個づつ付いており、
これが車体側と接続されております。

※後から判ったのですが、バンバー取り外すためには、センターのアンダーカバーの内側にも。
ファスナー1個とボルト1本(左右)が隠れてました。

CX-5のフロントバンパー・フロントグリル・外し方に関するカスタム事例の投稿画像12枚目

ハーネスコネクター2個(フロントセンサーとフォグランプ用配線)オレンジ色の〇を外します。カプラーのロックが外れにくいので、次の写真のように精密ドライバーでロックを外しました。

AWD車は、ヘッドランプウォッシャーが付いているので、ウォッシャータンクからのホースを外して、ウォッシャー液が漏れないように、ホースを折り曲げて樹脂のバイスプライヤー(大きな洗濯ばさみみたいなモノ)で固定。
ホースの外した場所は、水色の〇の部分です。

みんカラ先人様は、お菓子の袋を留めるクリップで押さえて、その上からミニバイスで挟んでいる方がいました。

CX-5のフロントバンパー・フロントグリル・外し方に関するカスタム事例の投稿画像13枚目

ハーネスカプラーは、はずし難く、
精密ドライバーで横から差し込み
ロックを外しました。

CX-5のフロントバンパー・フロントグリル・外し方に関するカスタム事例の投稿画像14枚目

左側(助手席側)のハーネスカプラーの
バンパー取付部です。
ハーネスコネクター2個(フロントセンサーとフォグランプ用配線)オレンジ色の〇を外します。
紫の線は、ボディ側からハーネスの通している経路です。ハーネスクリップが2か所固定されていました。
少し強めに引っ張ると、クリップが外れます。(再利用可能です)

スノータイガーは、360度モニターが付いてないので、ハーネスカプラーが2個だったのですが、オプションでカプラー数が変わります。

CX-5のフロントバンパー・フロントグリル・外し方に関するカスタム事例の投稿画像15枚目

車体から、バンパー&グリルを外した写真です。

敷物の上に段ボール箱を置いて、
バンパー&グリルを保護しております。

※ 運転席側のヘッドランプ下にあるのは、樹脂の赤色バイスプライヤー(大きな洗濯ばさみみたいなモノ)は、ウォッシャー液が漏れないように、ホースを折り曲げて挟んで固定しました。

お疲れ様でした(^_-)-☆
