2022年03月19日 20時56分

DAI@AE86のプロフィール画像
DAI@AE86トヨタ スプリンタートレノ AE86

AE86とSNS自体初心者です。 ドリフト練習中です🔰 メインはDIYとか載せていこうと思います。

スプリンタートレノのトラクションブラケット・車高ダウン・フェンダー加工・バネカット・DIYに関するカスタム事例の投稿画像1枚目

買いました❗
トラクションブラケット❗
ナギサオートさんのです
ついポチってしまいました…
ついでに車高をもう10mm落としていきたいと思います😁

スプリンタートレノのトラクションブラケット・車高ダウン・フェンダー加工・バネカット・DIYに関するカスタム事例の投稿画像2枚目

いきなりですが、車高落としたときに後悔したとき用のスプリングスペーサーを作ります
てなわけでホムセンでまな板を買ってきました
サイズはネットで調べたのを参考に

スプリンタートレノのトラクションブラケット・車高ダウン・フェンダー加工・バネカット・DIYに関するカスタム事例の投稿画像3枚目

切り抜きました
使えるかは後で確認します…

スプリンタートレノのトラクションブラケット・車高ダウン・フェンダー加工・バネカット・DIYに関するカスタム事例の投稿画像4枚目
スプリンタートレノのトラクションブラケット・車高ダウン・フェンダー加工・バネカット・DIYに関するカスタム事例の投稿画像5枚目

車高を落とすのでフェンダーに当たらないように5mmスペーサーへ変更

スプリンタートレノのトラクションブラケット・車高ダウン・フェンダー加工・バネカット・DIYに関するカスタム事例の投稿画像6枚目

早速つけていきます
今の状態

スプリンタートレノのトラクションブラケット・車高ダウン・フェンダー加工・バネカット・DIYに関するカスタム事例の投稿画像7枚目

純正のブラケットを外しました

スプリンタートレノのトラクションブラケット・車高ダウン・フェンダー加工・バネカット・DIYに関するカスタム事例の投稿画像8枚目

比較です

スプリンタートレノのトラクションブラケット・車高ダウン・フェンダー加工・バネカット・DIYに関するカスタム事例の投稿画像9枚目

対応する車高をメモっときます

スプリンタートレノのトラクションブラケット・車高ダウン・フェンダー加工・バネカット・DIYに関するカスタム事例の投稿画像10枚目

つかなすぎて穴繰り広げようかと思ったら、左右があったみたいです…
内側のプレートの形状がやや違います…
書いといてよw

スプリンタートレノのトラクションブラケット・車高ダウン・フェンダー加工・バネカット・DIYに関するカスタム事例の投稿画像11枚目

自分で書きましたw

スプリンタートレノのトラクションブラケット・車高ダウン・フェンダー加工・バネカット・DIYに関するカスタム事例の投稿画像12枚目

付きました❗
これもコントロールアームつけてからじゃないと穴が合わず、かなり苦戦しました…

このあとバネカットしてコントロールアーム全部緩めて1G締めし直しました

スプリンタートレノのトラクションブラケット・車高ダウン・フェンダー加工・バネカット・DIYに関するカスタム事例の投稿画像13枚目

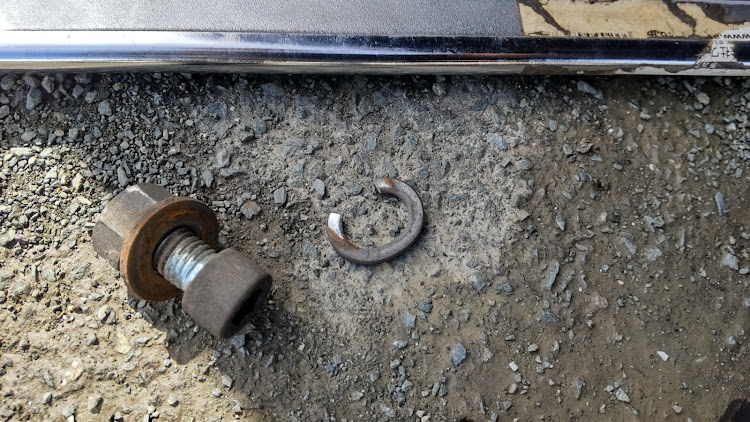

反対側やってたらスプリングワッシャがすごいことになってました…
どう締めたらこうなる…

スプリンタートレノのトラクションブラケット・車高ダウン・フェンダー加工・バネカット・DIYに関するカスタム事例の投稿画像14枚目

写真撮るの忘れましたが、バネを60°分(計算上10mm)カットしたついでに、作成したスプリングスペーサーをあてがってみる…
ドンピシャサイズ❗
今回はつけませんが

スプリンタートレノのトラクションブラケット・車高ダウン・フェンダー加工・バネカット・DIYに関するカスタム事例の投稿画像15枚目
スプリンタートレノのトラクションブラケット・車高ダウン・フェンダー加工・バネカット・DIYに関するカスタム事例の投稿画像16枚目

ラテラル調整して…

スプリンタートレノのトラクションブラケット・車高ダウン・フェンダー加工・バネカット・DIYに関するカスタム事例の投稿画像17枚目

リアを持ち上げたのでフィラーとスタビの干渉対策…

スプリンタートレノのトラクションブラケット・車高ダウン・フェンダー加工・バネカット・DIYに関するカスタム事例の投稿画像18枚目

双方やられてる…

スプリンタートレノのトラクションブラケット・車高ダウン・フェンダー加工・バネカット・DIYに関するカスタム事例の投稿画像19枚目

だいぶ削りました、空いてると思うんですけどね…1/1000mmくらいw

干渉の原因がラテラルロッドとスタビが干渉することで、スタビが押されてしまうというのがわかったので、ラテラルロッドにワッシャを噛ませようと作ろうとしたのですが、なぜかタケノコドリルが負けて穴開かず…

スプリンタートレノのトラクションブラケット・車高ダウン・フェンダー加工・バネカット・DIYに関するカスタム事例の投稿画像20枚目

内径21mmの何かを今度用意します
フロントもやらないといけないのでまた今度

スプリンタートレノのトラクションブラケット・車高ダウン・フェンダー加工・バネカット・DIYに関するカスタム事例の投稿画像21枚目

フロントは車高落として、フェンダーをスムージングw
ハンマーで叩くのがうまく行かなかったので速攻クランプw
10mm落としても干渉しなくなりました

スプリンタートレノのトラクションブラケット・車高ダウン・フェンダー加工・バネカット・DIYに関するカスタム事例の投稿画像22枚目

下がった?
駐車場出るときにバンパー擦るようになったので下がったはずです

明日出かけてきますので、きれいな写真はまた明日❗
