リレーとコンデンサーがあれば1つのボタンでON/OFF制御が可能な回路が出来る？
という挑戦です。

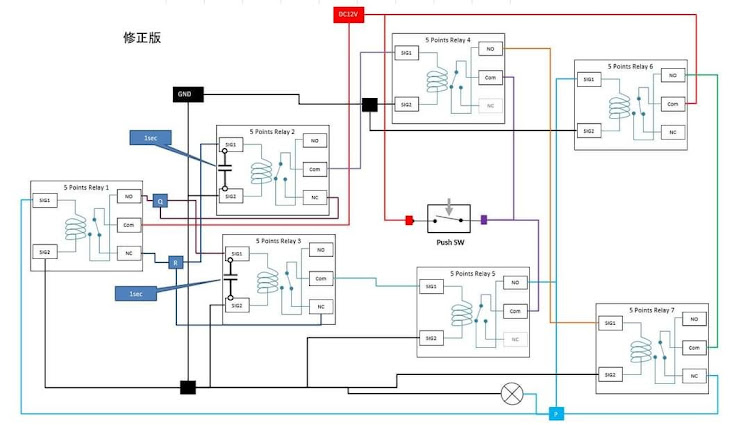

以前考えた時には解決方法が思い付かず断念しましたが、機能展開して考えたところ、リレーが7つあれば出来そうな事が発覚。発覚というより発明ですね😆
1つの機能部品に7つのリレーなんか、使った事無いです😆
本当に動くのかどうか分からないのに。制作に3時間を要しました。部品代は…1000円？
だいぶ出来てきました。
テスト。茶色い線が白い線に触れたらONで、もう一度触れたらOFFになるはず。
…オオオ！出来た！
これは個人的には地味に凄い発明です。
オート間欠ワイパーのON/OFFボタンがワンボタンで、これに連動してライト点灯させたかったのですが、これが有れば実現します。
