オートゲージ製3連メーターつけました！！
奥から油圧油温水温です。
メーター取り付け検討されてる方もいると思うので自分がやった手順を記録として残します！

まず配線は全部で4本、バッ直、ACC、イルミ、アース、メーターより出ています。
オーディオから電源とる人が多いですが、自分は調べるのがめんどかったので、適当に色んなところから電源とりました。イルミはシガーライターの電源ぶった切ってY型端子で割り込みました。
緑がプラスです。

ACCはヒューズボックスのライターから、とりました

自分はメーターのエンディング無くていいやー、と思ったので、ACCとバッ直は、まとめちゃいました。バッテリー上がりの恐れも無くはないので、、、
アースは適当なボルトに接続。

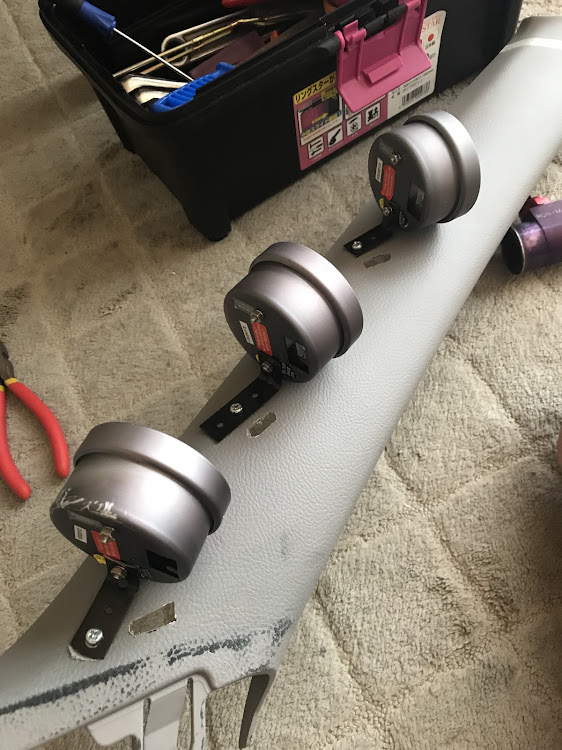

ピラーにつけたかったので、ホムセンで買ってきたステー曲げて適当に装着。
配線の穴も開けときました。

そして、オイルブロックをオイルフィルターの間に装着。オイルが漏れないように気をつけましょう。
27のソケットレンチが入ります。持ってない人がほとんどだと思うので用意しときましょう笑

そして、水温センサー取り付けの為に、
まず、LLCを自家製抜水さんで抜き出し！！

ホースぶった切って間にセンサーかませました。
ホムセンで買ったホースバンドで固定！

配線もコルゲートチューブ保護して、
上手く運転席まで綺麗に引き込む！
あとはメーターに繋いで完成。

一応メーター始動時の動画です。
この時まだ、センサー繋いでないので赤く点滅してます
