以前エバポ撤去で動かなくなってしまったブロアモーターの修理をしようと思います。といっても原因がわからないのでオーバーホールしようと思います。
分解してすぐ気づきました。ブロアレジスタが焼き切れてます…原因これかなぁ

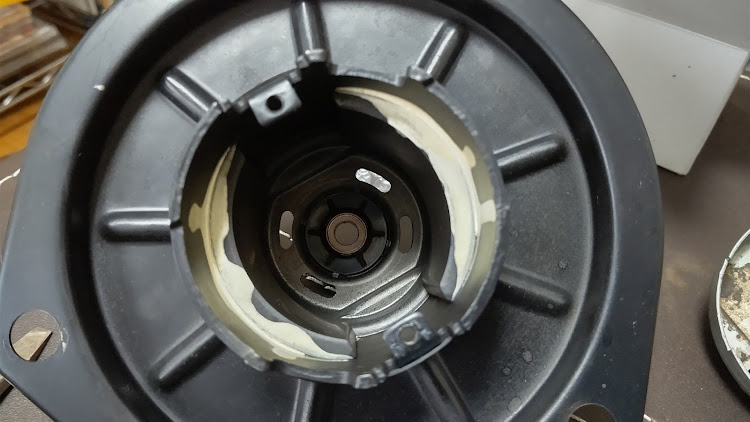

モーターばらしました。汚い…
ばらすまえに回してみましたが固くて回らず、無理矢理回したらスムーズに回るようになりました。
どうやらごそごそやったせいでごみが噛んで、モーターに負荷がかかりブロアレジスタが焼ききれたみたいです。
お持ち帰りしてスポンジ張り替えもします。
ピカピカ✨パークリとワイヤブラシでひたすら磨きました
中のプレートと一緒に余ってた赤で塗装
だらだらだけどスポンジ貼るから気にしないw
モーターもピカピカに❗️
今回のメインイベント、ブラシ交換です。
ホームセンターに行ったら、種類有りすぎて適当に選んで大きさ良さそうなのをチョイスw
わざと大きめの買ってあとで削ってます。
こんな感じでハンダ付け
組み込み
摺動部には薄くグリスを塗っておきます。
ファンもきれいにして組み込み
スポンジ張り替え
新品のレジスタ付けたらなんかおしゃれに見えますw
エバポの箱もスポンジ付けて完成❗️
がしかし、モーターが回らない…
外して単体バッ直すると回る…
なぜ…ヒューズかなにかか…
手はじめに回路図を見ると、サーキットブレーカがあったので導通確認すると導通なし❗️こいつか❗️
プレート調整して導通するギリギリに
しかし回らず…
その後ヒータリレーを見るも導通OK…
スイッチを疑いスイッチを分解
とくに問題なさそう…
接点きれいにしてもとに戻しましたがブロアモーター回らず
最後もう諦めて後日配線引き直そうと思ってモーター直前の導通確認だけしようとテスタを当てると
アースには落ちてて導通OK、ブロアのスイッチを入れるとあれ12V来てるぞw
もう一度カプラーを刺すと回ったw
どうやらただのカプラーの接続不良だったみたいです…
こんなことで半日潰した…まあDIYあるあるですねw
