バックカメラ追加でコメント頂いた内容の続きとなります。

数年前に作業をしたので購入したところがどれか分からなくなりましたが個人で作られてる方だったと思います。

純正ナビ　バックカメラ追加等で検索すると幾つかユニットを製作されている会社や個人の方々がいますのでその中からユニットの調達をします。

1枚目の写真が僕の選んだユニットの配線図となります。
たまたま残ってましたぁ〜💦

バックカメラは汎用品ならなんでもいいと思います。
取付キットも付ける場所に合わせて好みの物で良いと思います。
写真ではコードが長過ぎて嫌だったので短くカプラー加工しました。
カプラー購入は配線コム
加工は好みで！

加工で短くした物

リアバンパーを外すのでマスキング

左右

ナンバープレートも！
で…結局バンパー内の発泡スチロールが邪魔して封印切らないと外れなかったので少しの隙間から作業😅

取付したところ

取付まで終わったらダイアグ検査メニューより設定
ダイアグ画面は画面左端の白い画面部分で
上下　上下　上下と3回タッチするとメニュー画面に入れます。
取付後なのでカメラ検査項目が選べます。

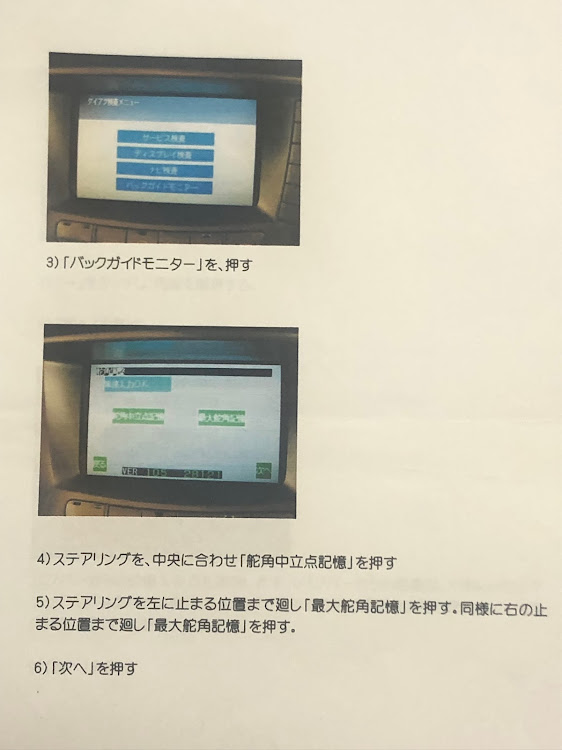

設定要領の資料です。

多少写真と実車画面が違いますが大体分かると思います。

カメラ位置の調整は白線のある駐車場でするとやり易いです。

最後はエンジン止めて終わりです。
分かりづらかったらすいません😅
