2021年09月15日 18時17分

たろーうのプロフィール画像
たろーうトヨタ RAV4 AXAH54

小さな変化に一喜一憂しながらDIY中心でマイペースにやってます!🤗 無言フォローしますがお許しください🙇‍♀️

RAV4のLEDMATICS・ハーネス流用パート①に関するカスタム事例の投稿画像1枚目

オープニングライトハーネスでrav4用のものがないのですがハリアー用が流用できないだろうかと思いこの度チャレンジしてみます😅

RAV4のLEDMATICS・ハーネス流用パート①に関するカスタム事例の投稿画像2枚目

室内灯に繋げるためのハーネスですがrav4の室内灯はカプラー式ではありませんでした💦💦

RAV4のLEDMATICS・ハーネス流用パート①に関するカスタム事例の投稿画像3枚目

仕方ないので分解します…

RAV4のLEDMATICS・ハーネス流用パート①に関するカスタム事例の投稿画像4枚目

カプラーと分離させました。

RAV4のLEDMATICS・ハーネス流用パート①に関するカスタム事例の投稿画像5枚目

配線は2本で赤と黒!!

RAV4のLEDMATICS・ハーネス流用パート①に関するカスタム事例の投稿画像6枚目

さきほど書いたように室内灯裏側はカプラーにはなってません💧
なのでカプラーからバラした赤と黒の配線をこちらの赤と黒に繋げば接続可能になります。

RAV4のLEDMATICS・ハーネス流用パート①に関するカスタム事例の投稿画像7枚目

テールランプ側に繋ぐハーネスですが

RAV4のLEDMATICS・ハーネス流用パート①に関するカスタム事例の投稿画像8枚目

カプラー自体はrav4のものと一致しますが
カプラー内の端子が3つ…ん???
rav4のは4つ…
1つ端子が足りてません🙄

RAV4のLEDMATICS・ハーネス流用パート①に関するカスタム事例の投稿画像9枚目

こちらはオスのカプラー

RAV4のLEDMATICS・ハーネス流用パート①に関するカスタム事例の投稿画像10枚目

端子の特定のためリテーナーをあげて端子を抜いてみます

RAV4のLEDMATICS・ハーネス流用パート①に関するカスタム事例の投稿画像11枚目
RAV4のLEDMATICS・ハーネス流用パート①に関するカスタム事例の投稿画像12枚目

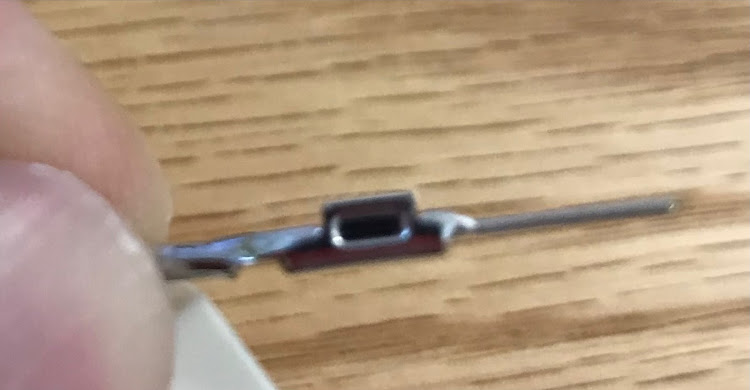

端子の形状はこんな感じ

RAV4のLEDMATICS・ハーネス流用パート①に関するカスタム事例の投稿画像13枚目
RAV4のLEDMATICS・ハーネス流用パート①に関するカスタム事例の投稿画像14枚目

矢崎総業090型だとわかりました!!
カプラーはrav4と同形状なのでカプラー内の足りてない空き端子に追加すれば単純に電源取り出しカプラーの完成となりますが…
問題は取り出し箇所になります。
ハリアーと端子の接続先が完全に一致していれば問題なさそうですが💦
まず端子一つ一つがどこに対応(ポジョン?ブレーキ?)しているのか
そもそもサイドパネル側からではなくテールゲート側のカプラーに接続するのか??
全ては自己責任にはなりますがまた時間がある時に頑張ってみます☆

次回に続く!!
