久々の投稿でーす💧💧💧

既にご存知の方も多数いらっしゃると思いますがが、娘がCARTUNEデビューしました。

〆NeKo☆で登録してありますので、検索もしくは私のフォローリストから探して観てあげて下さい😊

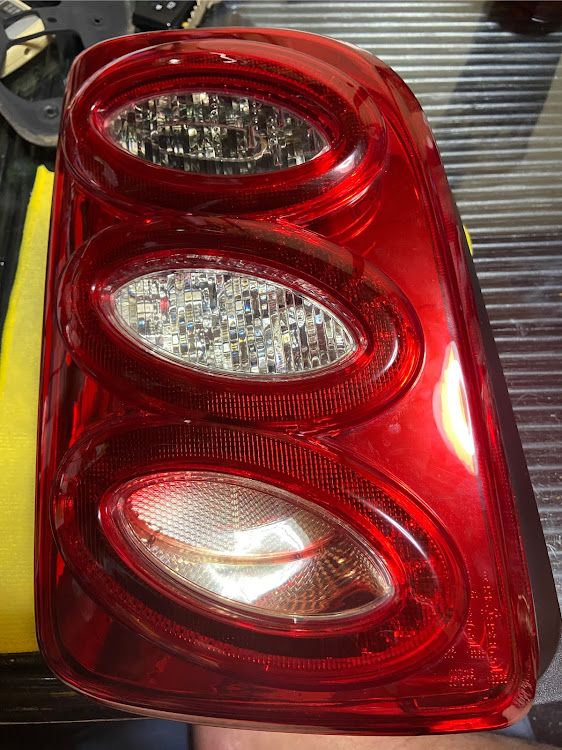

で、中古で買ったN-ONE に付いてたコプラスのテールランプ☝🏻

納車後、あいたけさんと仙台まーくんと合流して写真撮影していると『あれ❓ブレーキランプ点いてないんじゃね❓💧💧💧』

どうせ他のテールに変える予定でしたが、このテールランプは調べてみると他にも同じようにストップランプ不良になった方が多数いらっしゃるみたいですので、参考になればと殻割りして修理してみたいと思います😊

テール外して裏見てビックリ⁉️
裏側は純正を流用してあるっぽいのですが、ソケット穴が開いたまま💧💧💧
これじゃあねぇ💧
開ける前に原因がほぼ確定💧

先ずはサクッと超音波カッターで切開❗️

中身はこんな感じ☝🏻
ソケット穴の下側に基盤付いてるし💧

案の定基盤にサビが💧
基盤通さないで電源繋ぐと正常に点灯‼️

前にも書いた事ありますが、社外テールの玉切れの原因の多くが水分侵入での基盤や半田のサビ☝🏻
皆さん裏と表の接着面はコーキングされてから取り付ける方が多いですが、裏の穴はやらない方が殆ど💧
こういう穴を塞いであげるだけで寿命はグーンと延びますよ😊

という訳で基盤が死んでるので、新たに回路を作ってあげる事にします😊
手持ちのリレーが無いので部品が届いてから作業する事にします。

以前にヴィッツのリフレクターを制作した時にも使用したリレー☝🏻
サビたリレーは通さないで、このリレーを車体のブレーキ配線とテールランプの配線に割り込ませれば１つのLED回路でストップとスモールを点灯出来ます。

自作テールやハイマウントのスモール点灯にも応用出来ます。

という訳で、この続きはリレーが届いてからUPします😊
