2022年01月05日 21時02分

TABAKOSUKI/ほぼノーマルのプロフィール画像
TABAKOSUKI/ほぼノーマルトヨタ ハイエースバン TRH200V

DIYとサーキット走行、どちらも永遠の初心者です。 ログイン頻度は低いので、フォロー返しが出来ませんが、よろしくお願いします。

ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像1枚目

素人作業なので参考にしないで下さい🙇‍♂️スタビのゴムの交換をやってみました✊

ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像2枚目

先に部品の品番。スタビリンクのゴムです。金属の皿?リテーナーが2種類が数個あり、錆だらけでしたが部品を頼んで無く、泣く泣く再使用。数年後の次回にはリテーナーも交換したい👍

ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像3枚目

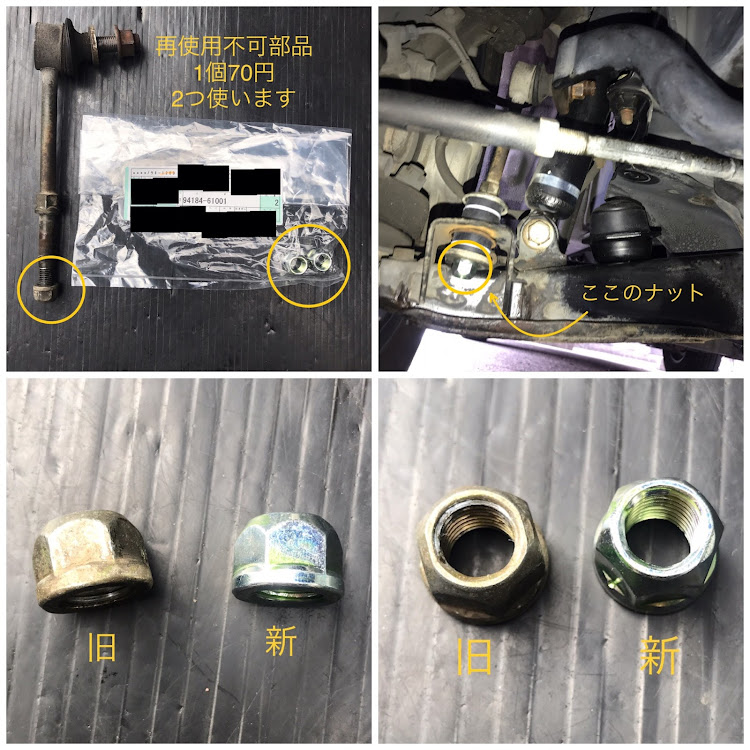

先に部品品番。
スタビリンクとロアアームを止めてる小さなナット。
再使用不可部品。

※2022/02/16(水)訂正※

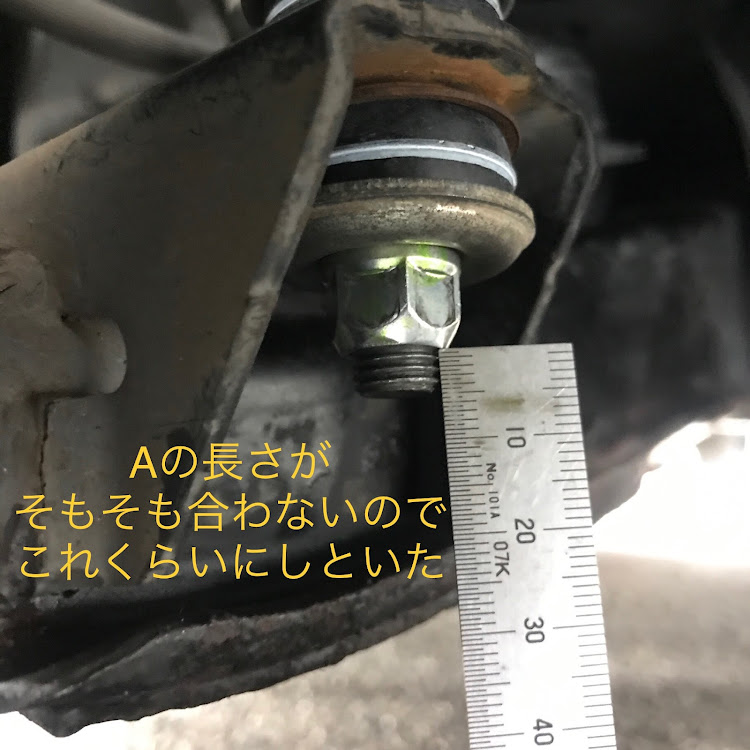

締め付けトルクではなく、ネジ山の出代で締め付ける。

ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像4枚目

先に部品品番を。スタビの車体中央辺りに使われてるゴム部品。2つ使用しますが、左右兼用みたい。止めてるいるステー?ブラケット?の頭が14㍉のボルトの締め付けトルクは、36N•m

ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像5枚目

早速、怪しい作業を開始💀

ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像6枚目

運転席側、ゴムが割れてます。

ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像7枚目

助手席側も、ゴムが、割れてます。

ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像8枚目

上にスポット外せました。

ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像9枚目
ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像10枚目
ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像11枚目
ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像12枚目
ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像13枚目
ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像14枚目

順番間違えそうで怖い💦リテーナーは2種類に見える。

ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像15枚目

ネジ山の2箇所を掃除。2つのナットがスルスルと指で回る様になった!

ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像16枚目

掃除の仕上げにはパーツクリーナー。

ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像17枚目
ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像18枚目
ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像19枚目

ゴム部品交換したら、スタビリンクとスタビは先に、くっつけました。

ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像20枚目
ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像21枚目

仮付けって、どの程度なんだろう?とりあえず、ガバガバでジャッキダウンしました。

ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像22枚目
ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像23枚目
ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像24枚目
ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像25枚目
ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像26枚目
ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像27枚目

おまけ〜触る前の状態〜

ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像28枚目
ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像29枚目
ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像30枚目
ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像31枚目
ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像32枚目

いくつかボルトが紛失してるかも?

ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像33枚目

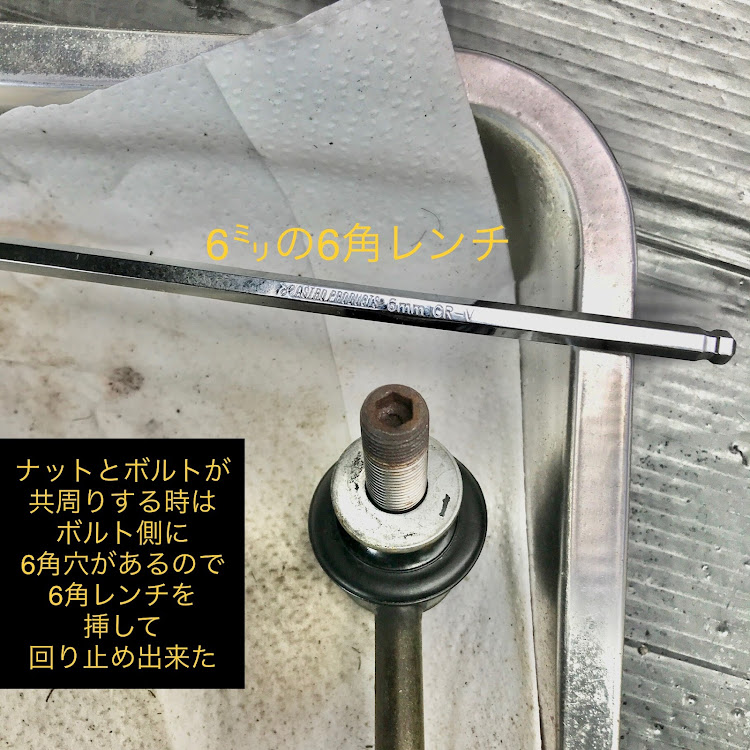

こんな道具で外しました。

ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像34枚目
ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像35枚目
ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像36枚目
ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像37枚目
ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像38枚目
ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像39枚目
ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像40枚目
ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像41枚目
ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像42枚目
ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像43枚目
ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像44枚目
ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像45枚目

あとは、スタビリンクをロアアームへ繋げました。

ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像46枚目

おまけ。タイロッドエンドとナックルを止めているナットの、締め付けトルクは50N•m。
と、そのナットに刺さってるコッターピンの品番。

ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像47枚目

コッターピンはこんな品番。

ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像48枚目

ショックの後ろにあるハート♥️型の箇所のボルトは39N•m
写真では、ショックは抜いてある状態。

ハイエースバンの参考にしないで下さい・D.I.Y.・スタビに関するカスタム事例の投稿画像49枚目

いろいろ謎はあったが、とりあえず異音など無く走行中!
