2025年01月10日 15時34分

タカのプロフィール画像
タカ

L型プライベーター⁉️ SuginoWorks 旧車全般 キャブレター全般 ミッション、デフ回り等楽しく安くタダ働きしてます。 当方完全なショップではありません⁉️ あくまで「遊び」の延長です^_^

タカさんが投稿したL28改・3.1L・ハコスカ・中古エンジン・ブロック合体に関するカスタム事例の投稿画像1枚目

ヘッドとブロックを合体させました
今まで、何回も投稿したので割愛します

タカさんが投稿したL28改・3.1L・ハコスカ・中古エンジン・ブロック合体に関するカスタム事例の投稿画像2枚目

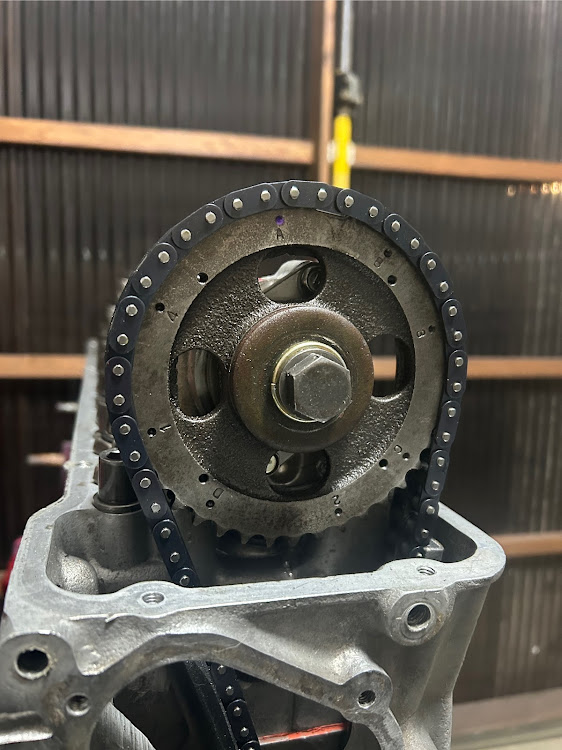

チェーンを張ります

タカさんが投稿したL28改・3.1L・ハコスカ・中古エンジン・ブロック合体に関するカスタム事例の投稿画像3枚目

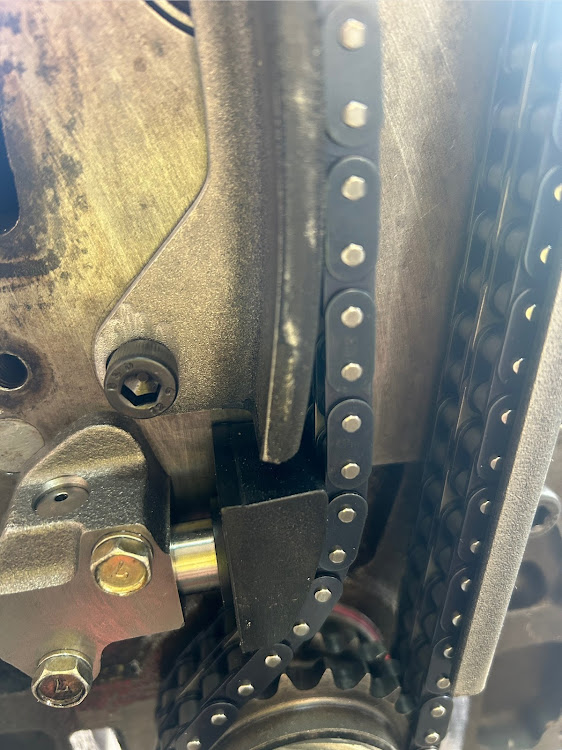

マーキングを合わせただけで、チェーンガイドもつけただけではこんなに開きます

タカさんが投稿したL28改・3.1L・ハコスカ・中古エンジン・ブロック合体に関するカスタム事例の投稿画像4枚目

上側も開きます

タカさんが投稿したL28改・3.1L・ハコスカ・中古エンジン・ブロック合体に関するカスタム事例の投稿画像5枚目

曲がりガイドを8mm長穴加工してチェーンを張ります

タカさんが投稿したL28改・3.1L・ハコスカ・中古エンジン・ブロック合体に関するカスタム事例の投稿画像6枚目

テンショナーの飛び出しも収まりました。
今回のエンジンは、ヘッドの面研が多いのでこれ以上張れません

タカさんが投稿したL28改・3.1L・ハコスカ・中古エンジン・ブロック合体に関するカスタム事例の投稿画像7枚目

ガイドとチェーンの調整をしたので、バルブタイミングを測ります

タカさんが投稿したL28改・3.1L・ハコスカ・中古エンジン・ブロック合体に関するカスタム事例の投稿画像8枚目

レバー比と当たりを見る為ロッカーアームのチップをマジックで塗ります

タカさんが投稿したL28改・3.1L・ハコスカ・中古エンジン・ブロック合体に関するカスタム事例の投稿画像9枚目

ロッカーアームをセットしてタペット調整します

タカさんが投稿したL28改・3.1L・ハコスカ・中古エンジン・ブロック合体に関するカスタム事例の投稿画像10枚目

バルブのリフトを測ります

タカさんが投稿したL28改・3.1L・ハコスカ・中古エンジン・ブロック合体に関するカスタム事例の投稿画像11枚目

ロッカーアームの角度が悪く先当たりです

タカさんが投稿したL28改・3.1L・ハコスカ・中古エンジン・ブロック合体に関するカスタム事例の投稿画像12枚目

バルブガイドの厚さで角度を変更します
真ん中当たりに来ました
この後バルタイを測ります

タカさんが投稿したL28改・3.1L・ハコスカ・中古エンジン・ブロック合体に関するカスタム事例の投稿画像13枚目

タイミングを合わせる為にスプロケを外してチェーンを送ります

タカさんが投稿したL28改・3.1L・ハコスカ・中古エンジン・ブロック合体に関するカスタム事例の投稿画像14枚目

目的の数値になりました

タカさんが投稿したL28改・3.1L・ハコスカ・中古エンジン・ブロック合体に関するカスタム事例の投稿画像15枚目

新品チェーンなので、もう一度張り直してチェーン回りはOK

タカさんが投稿したL28改・3.1L・ハコスカ・中古エンジン・ブロック合体に関するカスタム事例の投稿画像16枚目

8穴スプロケは、面倒です。
やはり今時は、亀ちゃんのスライドスプロケが良いですね〜高いけど^_^
