2021年05月21日 11時01分

カズサメのプロフィール画像
カズサメスズキ アルトワークス HA36S

カズサメです。 平成30年4月にC25セレナから乗り換えました。 某みん○ラも同じハンネで登録してるので、そちらも宜しく❗😉👍🎶

アルトワークスのウィポジLEDウィンカー・パーツの購入は商品説明を要確認!に関するカスタム事例の投稿画像1枚目

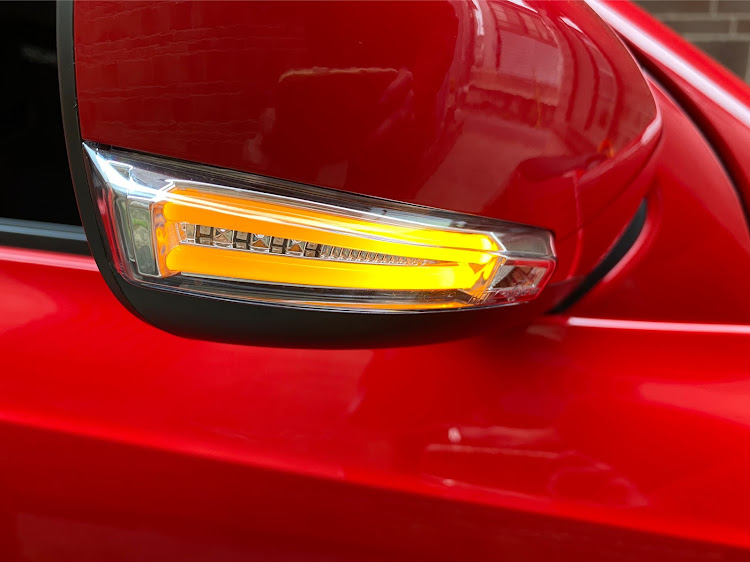

ドアミラーウインカーを流れる様にしたいなぁと思い、社外品に交換します🎵

ライツの商品です♪

アルトワークスのウィポジLEDウィンカー・パーツの購入は商品説明を要確認!に関するカスタム事例の投稿画像2枚目

中身。
この時に、「何かユニットから出てる配線が少ないなぁ」と思ってましたが…←後に大きなショックがダブルで来ましたw

アルトワークスのウィポジLEDウィンカー・パーツの購入は商品説明を要確認!に関するカスタム事例の投稿画像3枚目

ドアミラーのカバーを外していきます♪

アルトワークスのウィポジLEDウィンカー・パーツの購入は商品説明を要確認!に関するカスタム事例の投稿画像4枚目

下のカバー。
裏を見ればどの様に外すか分かると思いま〜す🎵

アルトワークスのウィポジLEDウィンカー・パーツの購入は商品説明を要確認!に関するカスタム事例の投稿画像5枚目

上のカバー。

アルトワークスのウィポジLEDウィンカー・パーツの購入は商品説明を要確認!に関するカスタム事例の投稿画像6枚目

ウインカーはビス1本外せば外れます。

アルトワークスのウィポジLEDウィンカー・パーツの購入は商品説明を要確認!に関するカスタム事例の投稿画像7枚目

コネクターを外して純正ウインカーは(*・_・)ノ⌒*ポイ

ライツのウインカーはコネクターではなくギボシなので、そのままコネクターに刺して防水の為にビニールテープでグルグル巻きにしてやりました。

アルトワークスのウィポジLEDウィンカー・パーツの購入は商品説明を要確認!に関するカスタム事例の投稿画像8枚目

ウイポジとウエルカムライトの配線を引き込むには、ドアミラーを外さないといけません。

ドアミラー本体は3本のボルトで固定されているので外します。

←の所のボルトは落としやすいので注意‼️
自分、落としましたw
マグネットツールで救出しました♪👍

アルトワークスのウィポジLEDウィンカー・パーツの購入は商品説明を要確認!に関するカスタム事例の投稿画像9枚目

次にこのモーターユニットをバラします。
確か3本のビスで固定されてたと思います。

アルトワークスのウィポジLEDウィンカー・パーツの購入は商品説明を要確認!に関するカスタム事例の投稿画像10枚目

土台と本体を分離しないといけません。

ドアミラー下のビス3本を外します。
ネジロック剤が塗られているので、ネジ頭を舐めない様に気をつけます。

アルトワークスのウィポジLEDウィンカー・パーツの購入は商品説明を要確認!に関するカスタム事例の投稿画像11枚目

モーターユニットが外れました。

アルトワークスのウィポジLEDウィンカー・パーツの購入は商品説明を要確認!に関するカスタム事例の投稿画像12枚目

モーターユニットのカバーを外します。
精密ドライバーを使って外しました。

アルトワークスのウィポジLEDウィンカー・パーツの購入は商品説明を要確認!に関するカスタム事例の投稿画像13枚目

カバーが外れました。

アルトワークスのウィポジLEDウィンカー・パーツの購入は商品説明を要確認!に関するカスタム事例の投稿画像14枚目

白黒と青い配線がウインカーから出てる配線。
コレを通します。

アルトワークスのウィポジLEDウィンカー・パーツの購入は商品説明を要確認!に関するカスタム事例の投稿画像15枚目

土台の方にも通して〜

アルトワークスのウィポジLEDウィンカー・パーツの購入は商品説明を要確認!に関するカスタム事例の投稿画像16枚目

バラした逆の手順で組み立て。
こんな感じです。

アルトワークスのウィポジLEDウィンカー・パーツの購入は商品説明を要確認!に関するカスタム事例の投稿画像17枚目

ドアにドアミラーを固定。

アルトワークスのウィポジLEDウィンカー・パーツの購入は商品説明を要確認!に関するカスタム事例の投稿画像18枚目

室内に配線を引くのに手持ちの配線通しでは蛇腹に通せず。
もっと細くて丈夫な物…
ピアノ線だ‼️と言う事で、ホムセンで入手。

10m物しか見当たらずw

アルトワークスのウィポジLEDウィンカー・パーツの購入は商品説明を要確認!に関するカスタム事例の投稿画像19枚目

50㎝くらいに切って、切った所を棒ヤスリで面取りし、配線を挟む所折り曲げて🎵

アルトワークスのウィポジLEDウィンカー・パーツの購入は商品説明を要確認!に関するカスタム事例の投稿画像20枚目

あんなに苦労したのにサラッと通りました🎵😆

アルトワークスのウィポジLEDウィンカー・パーツの購入は商品説明を要確認!に関するカスタム事例の投稿画像21枚目

青い配線はポジションに。

白黒のウエルカムライトの配線はルームランプに。
自分は純正フットランプを付けているので、そこに割り込ませました。

アルトワークスのウィポジLEDウィンカー・パーツの購入は商品説明を要確認!に関するカスタム事例の投稿画像22枚目

点灯確認。
アレ?流れない?
そう、最初に書いた大きなショックの1つがコレ。

注文を確認すると、流れない物でした。😫

アルトワークスのウィポジLEDウィンカー・パーツの購入は商品説明を要確認!に関するカスタム事例の投稿画像23枚目

ポジションも確認。

アレ⁉︎白く光らない⁉︎
大きなショックの2つ目がコレw
再度確認。
購入したのはホワイトではなくアンバーでしたw

アルトワークスのウィポジLEDウィンカー・パーツの購入は商品説明を要確認!に関するカスタム事例の投稿画像24枚目

ウエルカムライトですが…
夜になって明るさを確認しましたが…
目の前に街灯が有るのでちょっとなんですが、何か光ってる?程度の弱い光でしたw

今回の教訓。
パーツを購入するときはちゃんと確認しないとダメだと言う事でした。😗

最後に。
作業する際は自己責任で。
