ギャランをドアロック化しました‼️
ギャランは元々、集中ドアロックでドアロックモーターも4ドアとも全て付いている為、ユニットをそのまま付けました😊

ギャランVR-4のE39A・ギャランvr-4・ドアロック・ドアロックロックマンに関するカスタム事例の投稿画像2枚目

まずは運転席の内張りを剥がしてドアロック配線の確認‼️

ギャランVR-4のE39A・ギャランvr-4・ドアロック・ドアロックロックマンに関するカスタム事例の投稿画像3枚目

これが運転席から操作するドアロックスイッチです‼️

ギャランVR-4のE39A・ギャランvr-4・ドアロック・ドアロックロックマンに関するカスタム事例の投稿画像4枚目

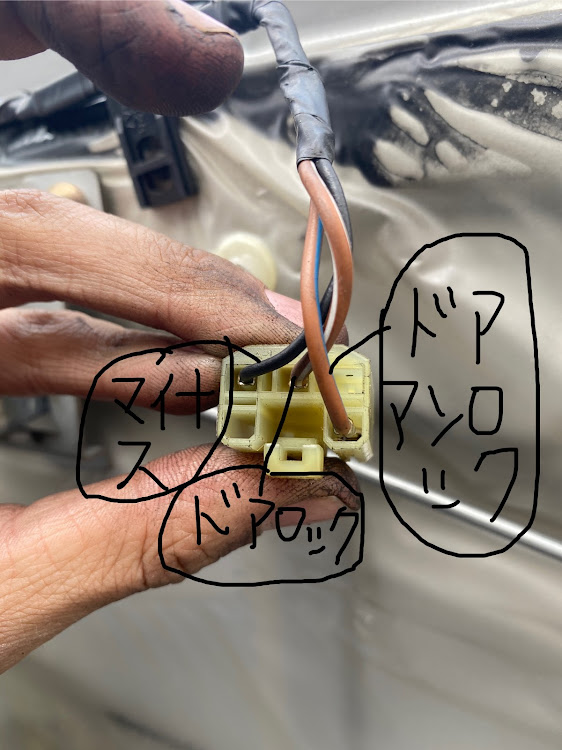

黒線がマイナス側❗️
茶色に白い線が入っているのが、ドアロック線❗️
茶色に青い線が入っているのが、ドアアンロック線‼️

ギャランVR-4のE39A・ギャランvr-4・ドアロック・ドアロックロックマンに関するカスタム事例の投稿画像5枚目

黒い線で引いた所をショートさせると、ドアロックされる。
青い線で引いた所をショートさせると、アンロックします。

ギャランVR-4のE39A・ギャランvr-4・ドアロック・ドアロックロックマンに関するカスタム事例の投稿画像6枚目

これで説明書を観るとE39AギャランはAタイプのドアロック式となる為、Aタイプの配線図通りに配線していきます😆

ギャランVR-4のE39A・ギャランvr-4・ドアロック・ドアロックロックマンに関するカスタム事例の投稿画像7枚目

常時12vはドアに付いているランプ❗️
ドアコーテシランプから赤い色に黒の線が入った線が常に12v来ているのでここから取ります👍
(ちなみに写真は仮組みしている所です❗️)

ギャランVR-4のE39A・ギャランvr-4・ドアロック・ドアロックロックマンに関するカスタム事例の投稿画像8枚目

赤線で丸した所にドアロックとドアアンロック配線2つに
青線で丸した所に常時12v配線1つで合わせて3つの配線をドアに引きます‼️

ギャランVR-4のE39A・ギャランvr-4・ドアロック・ドアロックロックマンに関するカスタム事例の投稿画像9枚目

まずは下を外します‼️

ギャランVR-4のE39A・ギャランvr-4・ドアロック・ドアロックロックマンに関するカスタム事例の投稿画像10枚目

ドアのゴムカバーを両方とも外します
ゴムカバーの中にシリコンスプレーを噴いてあげる事で、配線が通し易くなります👍

ギャランVR-4のE39A・ギャランvr-4・ドアロック・ドアロックロックマンに関するカスタム事例の投稿画像11枚目

白いカプラーがドア配線の為、そこから配線3本通します

ギャランVR-4のE39A・ギャランvr-4・ドアロック・ドアロックロックマンに関するカスタム事例の投稿画像12枚目

配線を一つずつ両手で狭くて入りにくいけど、手繰り寄せて引っ張ります❗️そこからゴムカバーを思いっきり圧縮して配線を指で思いっきり押し込みまくります⤴️
(いっぺんに3本通すのは無理ですので必ず一本づつ通してください‼️)

ギャランVR-4のE39A・ギャランvr-4・ドアロック・ドアロックロックマンに関するカスタム事例の投稿画像13枚目

配線が通せたら赤丸の様に配線を一部剥いて、ギボシ端子の頭を取り付け先ほど通した、配線をかしめます‼️カプラーの端子を精密マイナスドライバー爪を起こして引っこ抜いて、そこから収縮チューブを入れて絶縁加工してカプラーに戻します‼️

ギャランVR-4のE39A・ギャランvr-4・ドアロック・ドアロックロックマンに関するカスタム事例の投稿画像14枚目

3本の配線加工を終えたら、ドアのゴムカバーに付く白いプラスチックカバーを外してゴムカバーにはめます‼️この時ゴムカバーを回しながらはめていくとはめやすいです!

ギャランVR-4のE39A・ギャランvr-4・ドアロック・ドアロックロックマンに関するカスタム事例の投稿画像15枚目

ドアのストッパーピンを先に戻して、ドア内張りを戻します‼️

ギャランVR-4のE39A・ギャランvr-4・ドアロック・ドアロックロックマンに関するカスタム事例の投稿画像16枚目

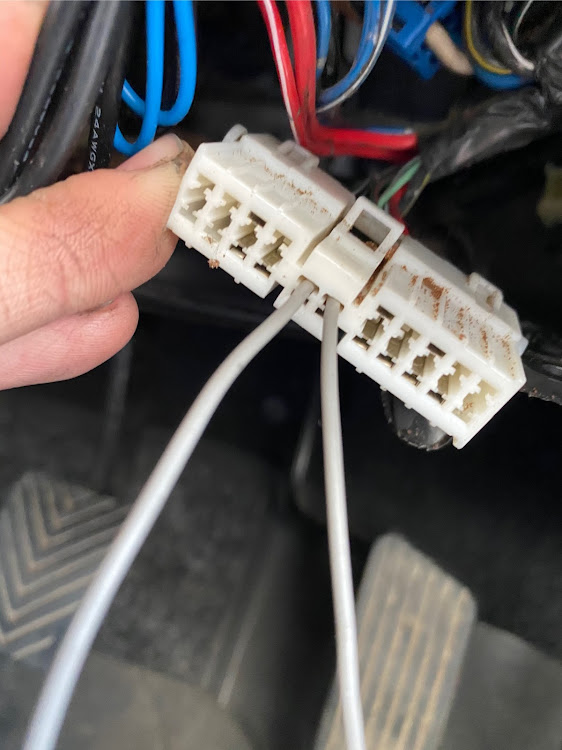

後はウィンカー配線をつける為、ウィンカーレバースイッチにつながる大きいカプラーの真ん中に灰色の線2つ割り込ませます😆

ギャランVR-4のE39A・ギャランvr-4・ドアロック・ドアロックロックマンに関するカスタム事例の投稿画像17枚目

ここの真ん中の線二つがウィンカーの左と右になります👍

ギャランVR-4のE39A・ギャランvr-4・ドアロック・ドアロックロックマンに関するカスタム事例の投稿画像18枚目

同じく精密マイナスドライバーでカプラーの爪を起こしながら端子を抜いて配線を割り込ませて、収縮チューブで保護しました。後はカプラーを戻します。

ギャランVR-4のE39A・ギャランvr-4・ドアロック・ドアロックロックマンに関するカスタム事例の投稿画像19枚目

カプラーから端子をはず時はこんな感じで取ります‼️

ギャランVR-4のE39A・ギャランvr-4・ドアロック・ドアロックロックマンに関するカスタム事例の投稿画像20枚目

ユニットは足元のプラスチックカバーの中に収めて赤丸の所に黒のアース線と紫色の線と紫色に白い線、二つをクワガタ端子でアースします。

ギャランVR-4のE39A・ギャランvr-4・ドアロック・ドアロックロックマンに関するカスタム事例の投稿画像21枚目

後は配線をタイラップでまとめてダッシュボードの下を戻せば完成です😊

こんな感じで付きました㊗️
