次車に向けバッ直リレーBOX制作
画像は表裏

SLのバッ直・リレー・電源取り出し・保護犬・じんべえに関するカスタム事例の投稿画像2枚目

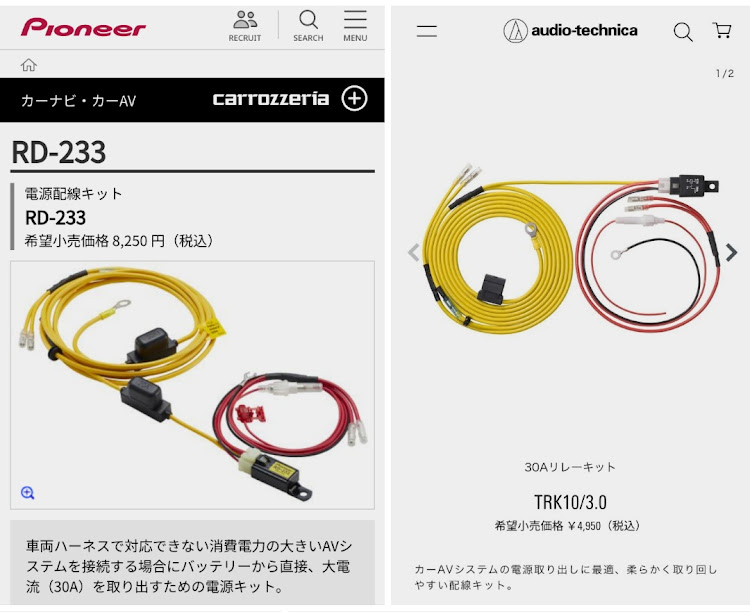

各社から電源配線キット 30Aリレーキット等の名称で発売されていますしギャングスイッチも魅力的ですが私はDIYが楽しみですのでこしらえます

SLのバッ直・リレー・電源取り出し・保護犬・じんべえに関するカスタム事例の投稿画像3枚目

“ジ”スクグライダーでリレーの固定プレートを削ります

SLのバッ直・リレー・電源取り出し・保護犬・じんべえに関するカスタム事例の投稿画像4枚目

名札を用意します

A アクセサリー
I イルミネーション
B ブレーキ
R ライトウインカー
L レフトウインカー

SLのバッ直・リレー・電源取り出し・保護犬・じんべえに関するカスタム事例の投稿画像5枚目

検品

SLのバッ直・リレー・電源取り出し・保護犬・じんべえに関するカスタム事例の投稿画像6枚目

30A10個入りのリレーを購入 ケースをそのまま利用します

SLのバッ直・リレー・電源取り出し・保護犬・じんべえに関するカスタム事例の投稿画像7枚目

家庭用 1500W(100V×15A) 5m 延長コード(+)用白と(-)用黒なので

SLのバッ直・リレー・電源取り出し・保護犬・じんべえに関するカスタム事例の投稿画像8枚目

芯線1.8mm細っ!! .9×.9×3.14=2.5スケ ギリで20A×2ってとこかな
サブウーファーにリアモニター シーケンシャル アンビエント位ならこのままいけるかな
せっかくですから後日5スケ取り寄せてアクセサリーリレーに専用配線組みます
今回の家庭用延長コードはコンセント プラグでの脱着で車検を容易にするための物です

SLのバッ直・リレー・電源取り出し・保護犬・じんべえに関するカスタム事例の投稿画像9枚目

断線しないよう優しくこじ開けて

SLのバッ直・リレー・電源取り出し・保護犬・じんべえに関するカスタム事例の投稿画像10枚目

通す(イメージ画像)

SLのバッ直・リレー・電源取り出し・保護犬・じんべえに関するカスタム事例の投稿画像11枚目

クズリードは幾らでも有る

SLのバッ直・リレー・電源取り出し・保護犬・じんべえに関するカスタム事例の投稿画像12枚目

基幹部なので半田付け

SLのバッ直・リレー・電源取り出し・保護犬・じんべえに関するカスタム事例の投稿画像13枚目

自己融着テープで絶縁
せっかく2芯線なので多用が予測されるアクセサリーとイルミネーションに割り振る
(後日イルミにまとめ)

SLのバッ直・リレー・電源取り出し・保護犬・じんべえに関するカスタム事例の投稿画像14枚目

バッテリーターミナルへ

SLのバッ直・リレー・電源取り出し・保護犬・じんべえに関するカスタム事例の投稿画像15枚目

右端RLリレーは制作中シーケンシャルウインカーコントロールリレーにしようと思っていたがコイル電流が多すぎコンデンサー容量か不足したので手持ち10Aリレーに変更

SLのバッ直・リレー・電源取り出し・保護犬・じんべえに関するカスタム事例の投稿画像16枚目

リレートリガーへ信号入力線に太さは不要なので半田付け

SLのバッ直・リレー・電源取り出し・保護犬・じんべえに関するカスタム事例の投稿画像17枚目

下から
黄 平型端子メスを半田付け
赤 切断
青 ダイオード半田付け
赤 熱収縮チューブで絶縁
※逆起電力でリレー側に影響が出て困った事は有りませんが車両側に悪影響が出るのは困りますので私のダイオード取付位置は上記に成ります

SLのバッ直・リレー・電源取り出し・保護犬・じんべえに関するカスタム事例の投稿画像18枚目

BOX左手よりトリガー信号入力
予備1を含む6×30Aのバッ直リレーBOXの出来上がり コード長5mを選びましたのでエンジンルーム辺りまで引き回せます

SLのバッ直・リレー・電源取り出し・保護犬・じんべえに関するカスタム事例の投稿画像19枚目

ネット画像から取付位置 ターミナル間隔ボルト径推測したものです

SLのバッ直・リレー・電源取り出し・保護犬・じんべえに関するカスタム事例の投稿画像20枚目

今回の主な部品

SLのバッ直・リレー・電源取り出し・保護犬・じんべえに関するカスタム事例の投稿画像21枚目

アマゾンから

SLのバッ直・リレー・電源取り出し・保護犬・じんべえに関するカスタム事例の投稿画像22枚目

1個¥240-のリレーと

SLのバッ直・リレー・電源取り出し・保護犬・じんべえに関するカスタム事例の投稿画像23枚目

ヨドバシから税送ポ込¥1300-程度の延長コード

お粗末様でした ドロン(-人-)
