2018年08月17日 21時53分

アクスルシャフトのプロフィール画像
アクスルシャフトスズキ ジムニー JA11V

毎度お世話になっております❗ アクスルシャフトと申します。 youtubeもこれから上げて行きます❗ 興味ある方、チャンネル登録お願いします🙇⤵️

ジムニーのDIY・上野クリニック×ワンピース・ドクターX・デフロックに関するカスタム事例の投稿画像1枚目

ひとつウエノ男に・・・俺はなる!

と言うことで今回は前回作ったSPロッカーを車輌に組み込みます

ジムニーのDIY・上野クリニック×ワンピース・ドクターX・デフロックに関するカスタム事例の投稿画像2枚目

タイヤ外してデフオイル抜きます

フロントの時はあふれちゃったので大きめの容器にしました。

私、今度は失敗しないので❗

ジムニーのDIY・上野クリニック×ワンピース・ドクターX・デフロックに関するカスタム事例の投稿画像3枚目

オイルが抜ける間にシャフト外しにかかります

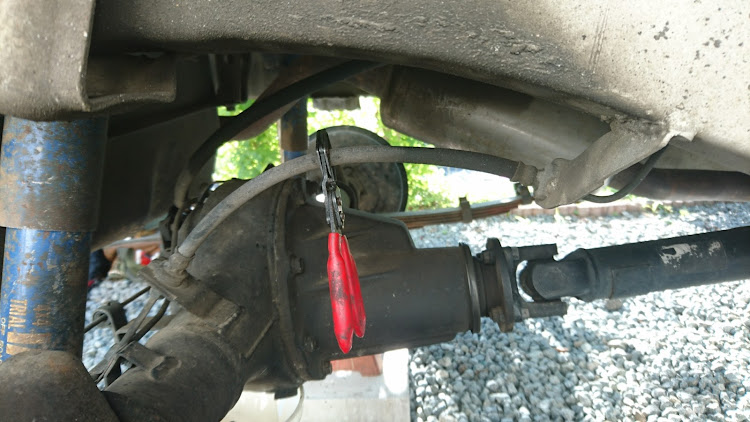

ブレーキホースを特殊工具で挟んで止めます
ゴムホースの利点です

ジムニーのDIY・上野クリニック×ワンピース・ドクターX・デフロックに関するカスタム事例の投稿画像4枚目

ブレーキライン、サイドブレーキワイヤー、バックプレートナット4ヶ所を外します

ジムニーのDIY・上野クリニック×ワンピース・ドクターX・デフロックに関するカスタム事例の投稿画像5枚目

タイヤを付けて叩くとすぐ外れます

ジムニーのDIY・上野クリニック×ワンピース・ドクターX・デフロックに関するカスタム事例の投稿画像6枚目

反対側も外します

ジムニーのDIY・上野クリニック×ワンピース・ドクターX・デフロックに関するカスタム事例の投稿画像7枚目

プロペラシャフト、デフキャリアボルトを外してデフキャリアを叩くと外れます
50回位ガンガンやりました

ジムニーのDIY・上野クリニック×ワンピース・ドクターX・デフロックに関するカスタム事例の投稿画像8枚目

摘出!タイヤを集結させデフ調整台を作ります

ジムニーのDIY・上野クリニック×ワンピース・ドクターX・デフロックに関するカスタム事例の投稿画像9枚目

デフキャリアをバラす前にベアリングアジャスターの位置をマーキングしてアジャスターのネジ山数を覚えておきます
反対側も忘れずに!

ジムニーのDIY・上野クリニック×ワンピース・ドクターX・デフロックに関するカスタム事例の投稿画像10枚目

バックラッシュも計測しておきます
0.14mmです

ジムニーのDIY・上野クリニック×ワンピース・ドクターX・デフロックに関するカスタム事例の投稿画像11枚目

バラしたら組み込みです

左がSPロッカー、右がノーマルデフ

ジムニーのDIY・上野クリニック×ワンピース・ドクターX・デフロックに関するカスタム事例の投稿画像12枚目

バラす前のアジャスター位置で組み込んでバックラッシュ調整、
狭いところで0.1mmにしました

組み込み画像が撮れていませんでした😅

ジムニーのDIY・上野クリニック×ワンピース・ドクターX・デフロックに関するカスタム事例の投稿画像13枚目

すべて元に戻してブレーキエア抜き、デフオイルを入れて完了

ジムニーのDIY・上野クリニック×ワンピース・ドクターX・デフロックに関するカスタム事例の投稿画像14枚目

試走して点検

( ゚ε゚;)オイル漏れてる、そういえば手で締めただけだった

オープンデフ

SPロッカー

ひとつウエノジムニーになりました❗
