皆さんこんばんは。
今回の投稿はちょっと長いです。

お待ちしている方はお待ちどお様です。
やっと準備が整ったので、タコメーターリングをヤフオクに出してみます。
素材の入手が困難な為、2個限定です。先ずは様子見で1つだけリリース予定。

尚、この為にK2工房で新たにYahooのアカウント(IDはjeqzi33423)を作りました。
本商品のカテゴリーはスズキの計器類その他で、
商品名は以下です。

【加工品】タコメーターリング イグニス FF21S 1型用(2016〜2020年1月頃)#1/2

欲しい方は検索してみてくださいね。よろしくお願いします🤲
売れたら#2/2を出品します。

の投稿画像2枚目

商品画像はこんなのです。

さて、メーターパネルへのアクセス方法はググれば出て来るのでどうするか迷いましたが、取り敢えずここに書いておくことにしました。(だださんと被るところもありますが😅)
ここのイグニス乗りさんにも参考になるかも知れませんし、流石に他人のSNS投稿を商品情報に載せるのは不味いので。落札者様には後でここのリンクを通知するか印刷して梱包すれば良いですしね。

の投稿画像3枚目

という訳でメーターパネルへのアクセス方法です。最低限必要な工具は2#くらいのプラスドライバーだけです。出来れば磁力があるやつ。
※コネクターを外したりするので出来ればバッテリー端子を外した方が良いでしょうね。

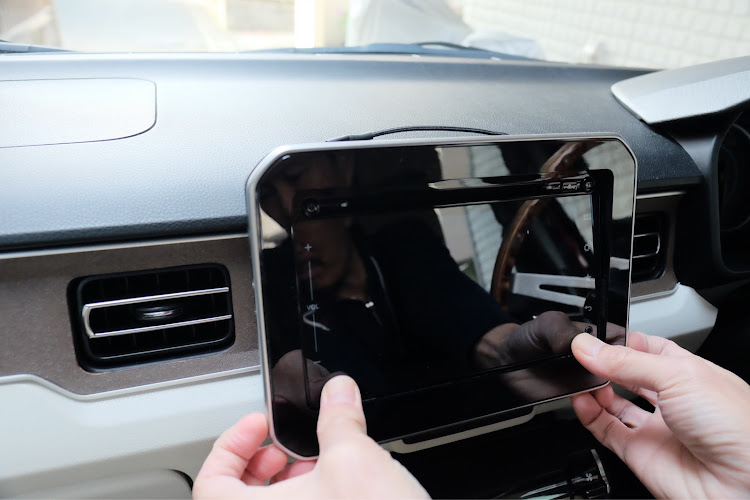

先ずはモニターのパネルを外します。
このパネルは割れ易そうなので、初めて外す人に分かりやすい様に外した後の写真から。

赤丸の部分に嵌め込み用の爪があります。この4つの爪を外すことを念頭においてください。
基本的に工具は不要ですが、心配な方は養生した上で内装剥がしを使うのが良いでしょうかね。私は逆にやり難いのでハンドパワーです。

の投稿画像4枚目

シルバーの枠の後ろが境目です。

の投稿画像5枚目

上側の左右2つの爪を外します。下からでも良いのかも知れませんが、私は上からやってます。

指先(或いは爪)を爪のある辺りのシルバーの枠に引っ掛けて、指の力だけで手前に引きます。モニターに親指を付けて梃子の力で引く感じですかね。
腕ずくでやると割れるかも知れませんのでご注意を。

の投稿画像6枚目

上の爪が外れたら、同じ様に下をやります。

の投稿画像7枚目

外れるとこんな感じです。
赤丸の穴に爪が嵌まってました。
(メーターユニット御本尊も同じ様な爪で留まってます)

の投稿画像8枚目

続いてモニターの外枠を外します。
四隅にあるネジ(赤丸)を取るのですが、外したネジが落下すると面倒なことになるので、磁力のあるドライバー等の落下防止機構のある工具を使うことをオススメします。

の投稿画像9枚目

ネジを外したら、枠を手前に引けば外れます。
何やら黒いワイヤーが見えてますが気にしないでください。iPhone用のLightningケーブルです。

の投稿画像10枚目

枠は上側のこいつ1点で留まってるだけです。
画像を拡大すると分かりますが、戻す時に嵌める箇所があるので注意!

の投稿画像11枚目

メーター枠を外します。これも爪で留まっているだけです。
メーターの枠と左右のルーバーのパネルは一体です。先ずは端から。指先を引っ掛けて手前に。

の投稿画像12枚目

こちらも。

の投稿画像13枚目

最後にメーターの下辺りに指先を突っ込んで引っ張ればごっそり外れますが、

の投稿画像14枚目

このスイッチのコネクターがあるので引っ張り過ぎに注意です。

の投稿画像15枚目

矢印のところを押して爪を外して抜いてください。

ここまで来たらもうメーターユニットが剥き出しです。あと一歩!

の投稿画像16枚目

メーターユニットも嵌め込みです。
上に隙間があるので指を突っ込んで

の投稿画像17枚目

手前にグイッと引っ張ります。

の投稿画像18枚目

下側も同じ様に。
配線があるので無理に引っ張らない様にご注意を。

の投稿画像19枚目

メーターユニット裏にはコネクターが2つ。配線をぶっちぎらない様にユニットをずらしながらコネクターを外します。
確か矢印辺りに爪のロックがあります。押しながら引っ張って外します。

の投稿画像20枚目

メーターユニットを外してないので分かり難くてすみません。
メーターパネルに工作するには透明なシールドを外さないといけません。作業は周りの黒い枠ごと外した方がやり易いので、黒い部分と白い部分の境目から分離します。赤丸の示す様な爪を全部外せば簡単に外れます。

の投稿画像21枚目

これで到達出来ましたね、お疲れ様でした😁

前にも書きましたが、パネルの文字盤はペラペラのプラスチックなので取り扱いは慎重に。
強力な両面テープを使うとリングの貼り直しがかなり難儀ですよ〜😨

の投稿画像22枚目

因みに戻す時は外した手順の逆で良いです。基本的には位置を合わせてバチっと爪が嵌る音がするまで押し込めばOKです。
注意点としては、赤丸の様な爪がある箇所は

の投稿画像23枚目

キチンとメス側に合わせること。

以上です🙋🏻‍♂️
