センターパネル加工してスマホマウント装着
配置は、まさみさんがレーダー探知機装着場所と同じ

無骨なデザインが気に入り購入

センターコンソール助手席側に空気清浄機も装着

スマホマウントについて
RAMMOUNTS X-grip/SOCKET ARMS/角型BASESの組合せ
ボールジョイントで自在な配置が可能
X-gripで7〜8inchのスマホやナビ等がホールド可能

バイクパーツ屋さんに行って買って来ました。
組合せで6千円程とちょっとお高い値段

ずっとスマホを横にしてガッチリ固定出来る物を探してましたが車量販店では見当たらずバイクパーツ屋さんへ行ってみたところ見つけました。

バラ売りしてるので好みに合わせて組合せが出来ます。

組合せるとこんな感じ
gripはボールジョイントなので縦型でも横型でも配置が出来ます。

ペース固定はM5ボタンキャップボルトでメカ感と無骨さUP

センターパネルにペース配置合わせ穴位置マーキング
表皮と内部スポンジをカッターで十字に切込みを入れます←ドリルで穴あけすると連れ回りしてしまう事を軽減します。

拡大するとこんな感じ

蚊に刺された時に爪でやるやつw

センターパネルに固定

ボタンキャップボルトはM5×20mmを使用

電源は助手席側にあるヒューズボックスの5番からヒューズ電源15A-5Aを使用し分岐しました。

スマホ充電と空気清浄機電源はUSB供給なのでエーモンUSB電源を購入

USB電源の取付はグローブボックス下のスペースに両面テープで貼付け

センターパネルに配線通す穴あけてグロメット取付

グロメット取付してるので使わない時はケーブルをダッシュボード内に収納します抜けて落ちないのでこんな感じで止まります。

ケーブル余長は引き出せば、これくらい有ります。

古い携帯7plusをホールドさせたところ

ケーブルは曲げれば形が綺麗になります。

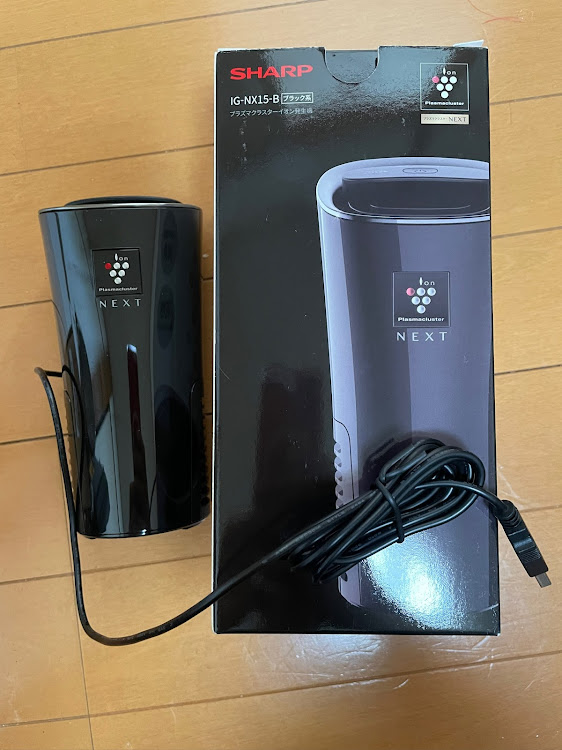

家族が花粉症なので空気清浄機を購入
USB電源です。

先程のUSB電源に接続、動作確認

前回装着の無骨なデザインのドリンクホルダーを使用し統一感

固定する為、M4フランジナットをドリンクホルダーバラして中に入れました
締め込む時に動いたり奥へズレたりしない様にテープで取付ピッチで固定←見えなくなるとこなので適当w

フランジナットを使用する事で締め込んだ時にフランジの爪で空回りを軽減します。

パネル裏からトラスボルトM4×10で締込みドリンクホルダーを固定

緩み防止でネジロックを塗布しときました。

取付

邪魔っぽいですが助手席は自分が乗るくらいなので問題無しw

完成です♪
