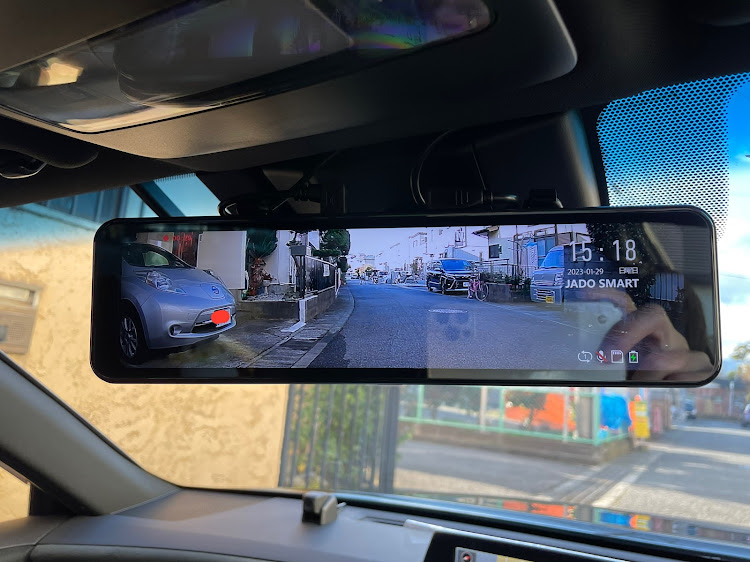

インナーミラー取り付けました(^^)
とりあえず運転席側のピラー外して、ドアモール剥がして屋根の内張から配線しました💦
バラしてたので車内がごちゃごちゃ💦
配線は運転席ピラーからこの赤線のラインで通せました(^^)
右後ろのピラー側の写真が無いのですがその辺の内張も剥がしてきます〜
ドランクの内張に右側と上側全部剥がしてピラーからこの青い線の所に配線を引っ張ってきました〜
ギリギリ配線が通るので良かったです😅
先程の配線をトランク上側から通してぶら下がってる配線です〜
ここからドランクドアに配線を引っ張っていくのですが左側赤線からインさせます〜
で、このグロメット?
蛇腹を取るのに一苦労💦
通すのにも一苦労💦
で、穴開けないとカメラの配線ができないことにここまでやって気付きました💦
穴あけ工具は持ってないし、、、
穴開けるのも嫌だし、、、
と、欲張りな私はドランクの鍵を外して無理矢理赤線の所から配線引っ張ってナンバーのところまでカメラを引っ張ってきましたww
(普段ここの鍵使わないし、鍵の固定もボルトなので少しあそびを作り配線の隙間を作りました🤣
少し鍵はガタつきますが支障はないです💦
ガーニッシュ外さないと取り付けできないので注意です〜(^^)
ポジションにすごく悩んだのですが後付け感出したく無いのと純正風にしたかったのであまり違和感のない所を模索。。。
最終的にこのポジションになりました〜
かなり無理矢理ですがw
カメラが多少可変できるのでそれを利用して純正カメラの真下に取り付けです(^^)
ここにつけてる人見たことないかも😂
ギリギリ純正カメラにも、インナーにもカメラ同士は映りません〜
フロント側の電源はヒューズボックスから取りました(^^)
足元にアースがなかったのでここから赤丸からアース取ってます〜
シガーソケット等は青線の所に放り込んでありますww
足元と、リアのカメラの配線を屋根裏に通して取り付け完了です〜
クラウンのオプションでインナーミラーあったのですがその時は魅力を感じなかったのと異常に高かったんですよね
フロントカメラも付属してたのですがフロントは純正のドラレコついてるし、パノラマも付いてるので3つもいらんだろ!?
とゆうことでつけてませんw
220クラウン乗りの方ぜひ参考にして下さい☺️
と、取り付け記録簿でした😀
