シエンタのインテリアに採用しているＥＬワイヤーの一部に発光不足（黒ぼけ）が出たので部品を調査

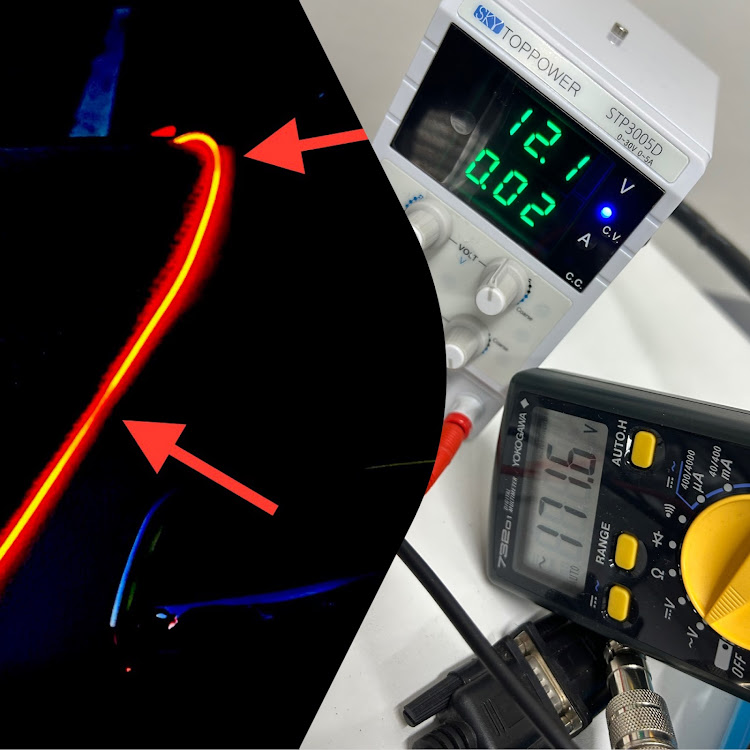

発光不足（黒ぼけ）あり
オレンジ色のＥＬワイヤーの根元とこのインバーター（昇圧器）が繋がります。今回は初めてインバーター側を調査
安定化電源とモバイルテスターを用いて調査開始
【入力側】
車両からの電源なので DC12ボルトにする
【出力側】
ＥＬワイヤー側はネット情報からAC240ボルト（予想）
徐々に入力電圧をあげていき 出力電圧を測定。すると予想どおり新品は240ボルト（入力DC12ボルト）😊
NG品はいつになっても240ボルトに届きません
グラフのサンプル数は１ですが 実際は合計４つのNG品（捨てずに持っていた）と２つの新品をもって測定しました。グラフの軌跡は同じような傾向でした
NG品は65.4ボルトも低い電圧
これでは光り方が安定しません
その結果
↓↓↓
左: NG品（インバーターに難あり）
右: 未使用新品
【インバーター新品】
黒ぼけが無くなり安定した発光。過去は発光側（ＥＬワイヤー）を疑い都度ＥＬワイヤーを入手して対応していましたがインバーター側が要因だったとは全くノーマークでした
【追加記事確認】
念のため新品からNG品に付け替えたら黒ぼけが再発しました。よってインバーターに何らかの異常があるものと予想します
