2022年05月27日 05時09分

TABAKOSUKI/ほぼノーマルのプロフィール画像
TABAKOSUKI/ほぼノーマルトヨタ ハイエースバン TRH200V

DIYとサーキット走行、どちらも永遠の初心者です。 ログイン頻度は低いので、フォロー返しが出来ませんが、よろしくお願いします。

ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像1枚目

素人作業なので参考しないで下さい。締め付けトルクも手ルクで締めてる時もあります🙇‍♂️

※追記※2023/05/10
左右同時の突き上げの乗り心地が復活したのは、ショックではなくこちらのゴムパーツでした。

ショック交換は段差のあるコンビニなどで、乗り越えた後のヨタヨタの収まりが早くなりました😁

ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像2枚目

リヤスプリングサイレンサー。先に品番と、だいたいの値段。ナットは付属せず。購入した方が良さげでした。締め付けは手ルクでギュッと締めました。細かな振動の抑えはショック交換の後ですが、1番感じた。大きな振動は板バネのなので?バンなりに緩和したような感じでした、、、多分💦

ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像3枚目

先に値段と品番。再使用不可部品のUボルト。

ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像4枚目

品番と値段。Uボルト止めるナット。再使用不可部品。

ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像5枚目

怪しい作業開始!

ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像6枚目

ウマ掛けして、ジャッキを退けたら、板バネの後ろ側は交換できました。

ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像7枚目

写真では交換済み。ナットも新調しないと、結構にネジ山が死んでました。締め付けトルクは、手ルクレンチでした🙇‍♂️

ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像8枚目

板バネ後側の劣化品。そんなに潰れてない?

ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像9枚目

続きまして、板バネの前側交換してみます。

ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像10枚目

ジャッキアップ前。かなり潰れて変形してると思われる。前回にショック交換しましたが、このサイレンサー交換のが乗り心地改善効果が大きかったきがします。
ショック交換は、段差のあるコンビニに入った時のヨタヨタが収まった位でした。

ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像11枚目

ナットをかなり緩めましたが、上の板バネが邪魔でサイレンサーを引っこ抜けなかった。無念😭

ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像12枚目

助手席側。板バネを半バラししてみます。片側ずつやってみます。

ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像13枚目

18年間、放置したナット。固いので浸透液をスプレーしました。

ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像14枚目
ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像15枚目

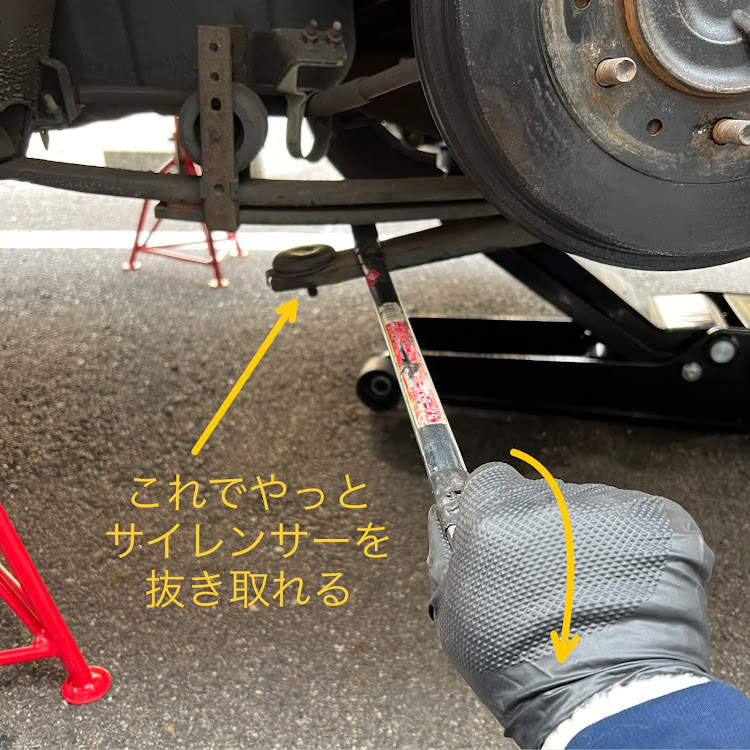

ナットが固いので、長い工具で緩ませました。

ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像16枚目

タイヤが邪魔💦

ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像17枚目

最初にやればよかった💦

ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像18枚目
ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像19枚目

意外と出番多いかも?タイヤのナット回しの時にトルクレンチのグリップ部と、車体が近すぎるのを解消してくれたりもします。

ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像20枚目

EXTバーが無い写真。ちょっと回しづらい。

ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像21枚目

余談ですが、長めのスイベルラチェットが欲しい🤤小さなラチェットでは少しナットの回りが固かった。

ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像22枚目
ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像23枚目
ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像24枚目
ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像25枚目
ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像26枚目
ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像27枚目
ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像28枚目

別角度

ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像29枚目
ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像30枚目
ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像31枚目
ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像32枚目
ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像33枚目
ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像34枚目
ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像35枚目
ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像36枚目
ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像37枚目
ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像38枚目

凸部は約16㍉。

ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像39枚目

こんな物を初購入。バイスプライヤー

ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像40枚目
ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像41枚目

壊すつもりで使用

ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像42枚目
ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像43枚目
ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像44枚目

凸部品を抜いてしまったら、後がどうなるか分からないのでナットを緩ませるだけにしました。

ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像45枚目
ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像46枚目
ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像47枚目
ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像48枚目
ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像49枚目
ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像50枚目
ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像51枚目
ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像52枚目
ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像53枚目
ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像54枚目

おまけ。
凸部品は何度も掴んだのでズタボロに💦
単体部品が無いかも?!

お金に余裕がある人はリーフスプリングをアセンブリ交換のが手間は省けると思いました。

ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像55枚目

https://info.alumania.net/engineering/平ワッシャーの正しい向き/13782/

ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像56枚目

今回、交換断念。板バネとの間にある部品。プラスチックかとおもいます。

ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像57枚目

長さ630㍉のスピンナーハンドルはこちら。値段と品番は2020年の頃。

ハイエースバンのリヤスプリングサイレンサー・Uボルトシート・Uボルト・平ワッシャー・あなたの推し純正品に関するカスタム事例の投稿画像58枚目

2022/08/18(木)追記
センターボルトナットという部品でした。
スプリングサイレンサーと、センターボルトの共用のナット。
