アルトに激安チューン
自作塩ビ管インテークパイプと激安エアクリーナーをつけました。

アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像2枚目

純正エアクリーナーボックスパイプ径49パイ

アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像3枚目

ゴムパイプ径48パイ

アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像4枚目

65パイから40パイの異径変換の継手 1つ

40パイの45度エルボ 2つ

アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像5枚目

塩ビ管は65パイと40パイ(端材)

65パイの外径は76パイ

40パイの外径は48パイ

アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像6枚目

65パイの方を長さ50ミリカット

アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像7枚目

異径継手に塩ビ管用接着剤を塗って入れます。

アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像8枚目

Amazonで購入した。激安エアクリーナー
大きさ約15cm✖️約15cm取り付け部分は内径76ミリ

アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像9枚目

ここら辺につけます。

アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像10枚目

40パイを大体切り出して長さを調整していきます。

異径継手とエルボを繋げるのに
40パイの長さ35ミリを切り出して入れています。

アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像11枚目

40パイの長さは140ミリと130ミリの長さに決まりました。

アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像12枚目

少し角度を上向にしました。
(ヘッドライトに当たり為)

アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像13枚目
アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像14枚目

エアクリーナー側に130ミリ

アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像15枚目

エアクリーナーを上向に角度をつける為に
エルボに付いている矢印マークを目印にして角度を少しつけました。

アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像16枚目

ゴムパイプ側に140ミリ

アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像17枚目

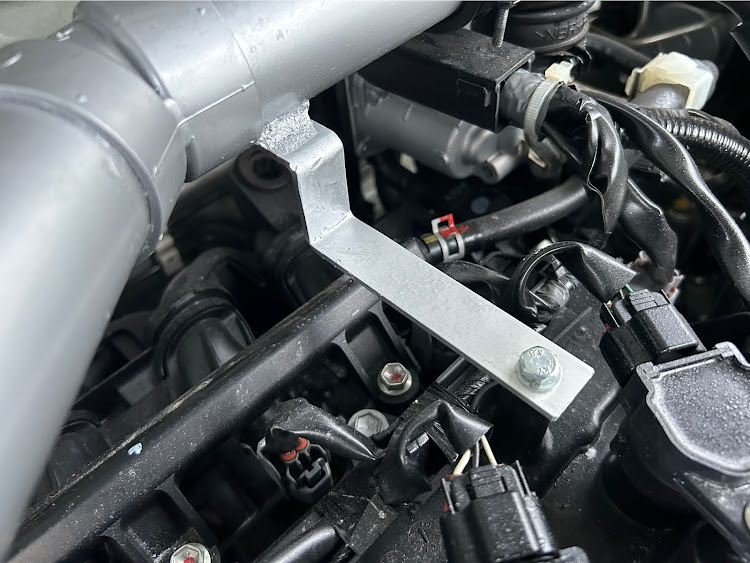

固定ステーを取り付けます。
こちらも端材

アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像18枚目
アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像19枚目

赤点の所に6.5ミリの穴を開けます。

アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像20枚目

あとは万力に固定して曲げました。

アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像21枚目
アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像22枚目

元々エアクリーナーボックスを固定していたネジ穴を使います。

アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像23枚目

固定するのに長さ95ミリにしました。

アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像24枚目

重曹と瞬間接着剤で固定

アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像25枚目

固定するのにこれは大変かも
カチカチにつきました。

アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像26枚目

取り付けボルトはM6×15ミリとワッシャーを使いました。
エアクリーナーボックスに付いていたボルトは長すぎて使えません。

アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像27枚目

もう一つの固定ステーを作ります。

アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像28枚目

6.5ミリの穴を開けます。

アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像29枚目

同じく曲げます。

アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像30枚目

曲がらないのでバーナで炙りました。

アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像31枚目
アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像32枚目

こちらも元々あったエアクリーナーボックスの取り付けのネジ穴を使用します。

アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像33枚目

重曹と瞬間接着剤で固定

アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像34枚目
アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像35枚目

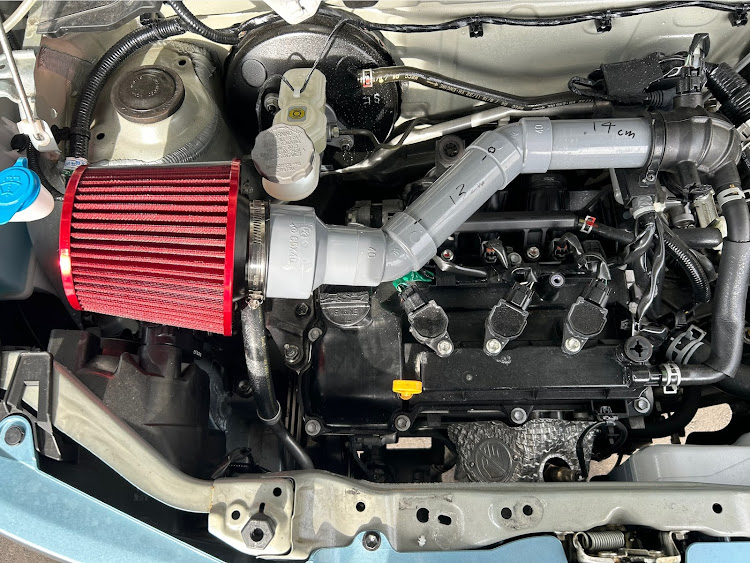

最後にシルバー色に塗装して完成しました。
結果は4000回転から凄いエンジン音と凶暴的な加速を手にしました。クラッチ繋げると(ドン)と蹴られる様な加速をしていきます。
ポテンシャルを秘めているR06Aエンジンです。

アルトのアルト・HA36S・自作エアクリーナー・塩ビ管インテークパイプに関するカスタム事例の投稿画像36枚目

ホームセンターなどで売っているステーを使って固定した方が簡単に付けれる思いました。
