2006年より964カレラ2を保有。基本整備は自家整備です。過去にS124の4MATICとかS210の4MATICを10年以上、走行距離10万キロ以上の激安外車中古車を弄ってきました。どうしょうもなくてディーラーにお世話になったのは2回だけです。この度、訳あって2022/9/23より2006年式のレンジローバー　ヴォーグを衝動買いして維持できるか心配しております。気分はちょっとだけ100万円で泥沼に填まる中古車デスよろしくお願い申し上げます。　51歳のおっさんデス

レンジローバーヴォーグの3rdレンジローバー・レンジ沼・DIY・ベルト交換に関するカスタム事例の投稿画像1枚目

補器類駆動ベルトを交換する為の予習デス〜
エンジンカバーに結構大きなツールが２本乗ってるのがお分かり頂けだだろうか？

レンジローバーヴォーグの3rdレンジローバー・レンジ沼・DIY・ベルト交換に関するカスタム事例の投稿画像2枚目

これが２本のスペシャルツールです♪
左側がLRT-12-214（普通のオープンレンチ）
右側がLRT-12-215(特殊な形状のレンチ)

レンジローバーヴォーグの3rdレンジローバー・レンジ沼・DIY・ベルト交換に関するカスタム事例の投稿画像3枚目

マニュアルではこの様に使うらしいデス〜

レンジローバーヴォーグの3rdレンジローバー・レンジ沼・DIY・ベルト交換に関するカスタム事例の投稿画像4枚目

でもって現物がこの写真。
おいおい🙄マニュアルと全然形状ちゃうやん〜

写真上側がエンジン側で下側がファンカップリング側です
マニュアルではエンジン側、ファンカップリング側も六角になってるはずデスが〜　OMG〜

どないやって外すん？

レンジローバーヴォーグの3rdレンジローバー・レンジ沼・DIY・ベルト交換に関するカスタム事例の投稿画像5枚目

スペシャルツールと現物を睨めっこしながらあーでもないこーでもないする事5分！
分かった❣️
分かりました〜‼️
スペシャルツールの使い方‼️

レンジローバーヴォーグの3rdレンジローバー・レンジ沼・DIY・ベルト交換に関するカスタム事例の投稿画像6枚目

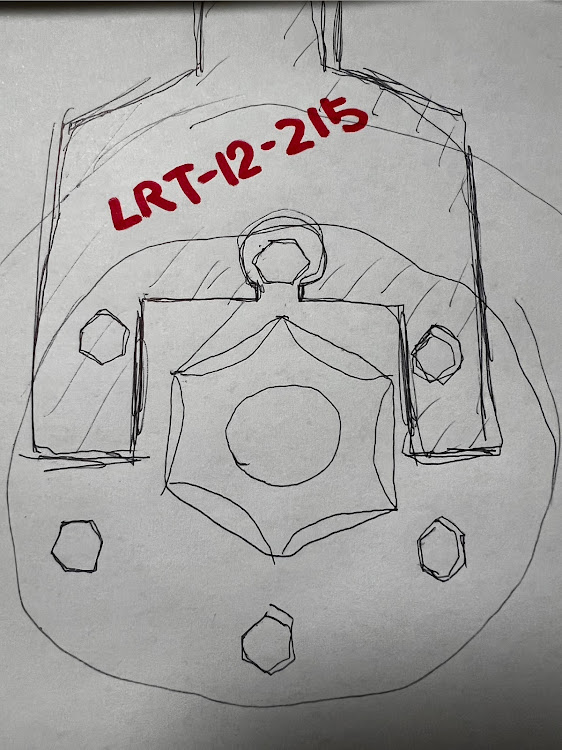

落書きイメージとしては、上の感じデス〜

LRT-12-215(特殊な形状のレンチ)はエンジン側を押さえるのに使います♪

六角にはLRT-12-214フツーのオープンレンチをかけて六角側を時計と同じ方向に回すとファンカップリングが外れます♪

レンジローバーヴォーグの3rdレンジローバー・レンジ沼・DIY・ベルト交換に関するカスタム事例の投稿画像7枚目

実際の作業はこんな狭い間隔に長いレンチを突っ込んで🔧やっとこさ目視出来る感じです♪
赤い矢印はファンの回転方向デス〜
ファンカップリングを外したら、あとはファンシュラウドを外すのですが、これが一番大変かも〜

今日は予習なのでファンカップリングは一回緩めてから、締め直ししました〜

やまん

おはようございます。予行演習素晴らしい👍 これで本番は安心すね！でも、SST使わないといけないんすねー。工具集めていってでも自身でやるのは素晴らしいですねー。 SST使って自分で作業ってなんかかっこいいです！！予行演習したんで本番も安心ですね！！結果楽しみにしてます。

2023年12月25日

ナイチャーフロッグ

やまんさんコメントありがとうございます♪ SSTを買ってでも自分でやらないと気が済まないわけじゃなくて、それが楽しいんです♪ そうやって、試行錯誤してあーでもないこーでもないってやってるのが後から見て幸せなんです〜‼️ 機械が好きって言うのは間違いないデス〜まぁ結果的にSST買ってでも自分でやったほうが安上がりって言うのもありますけどね。

2023年12月25日

やまん

ナイチャーさんそうですよね！結局やっちゃうんですよね！僕も結果安い高いより、、、自分でやってみたい。が1番なんですよ（笑）今はネットで情報がすぐ入るから、やり方もツールもわかって取りかかる敷居が下がったんも背中をおされてます笑笑そこに加えて、ここのレンジ沼のみんなからの情報ですね^_^ 近くなら横であーだこーだ言いながら見てたいです^_^

2023年12月25日

ナイチャーフロッグ

やまんさんそうですね、ここ最近のネットでの情報量は凄まじいですよね、間違いなくネットが無かったら自分じゃ整備してないかもしれないですね〜時代の流れでしょうね〜　でもいい時代デス〜

2023年12月25日

ど根性！

いい感じですね、ファンとシュラウド外しはまだ作業した事がないのでめっちゃ気になってました。 SST短いと大変ですがこれだけ長ければ使いやすそうです。本番が楽しみです。☺️

2023年12月24日

ナイチャーフロッグ

ど根性！さんコメントありがとうございます♪ 調べてたらベルト交換だけならばクーリングファン外さずにシュラウドとファンの隙間からベルトを外したり付けたりするのが正解。マニュアルにそう書いてあって結構衝撃的🎯 まぁウォーターポンプ交換するので結局外さないといけないんですけどね〜

2023年12月24日

Aki

こんばんは、予行演習お疲れ様でございます♪Mercedesさまもファンカップリング脱着用の純正SSTが用意されています…｡年末年始のメンテナンスメニューを楽しみにしています(^｡^)笑笑

2023年12月24日

ナイチャーフロッグ

Akiさんコメントありがとうございます♪ ファンカップリングのSST実はS210所有していた時買ってます♪ウォーターポンプとドライブベルト交換しようとして買ったんです〜しかしながら、そのSST使わなくてもベルト交換できちゃって、結局、使わないまま今でも持ってます〜笑笑　一応レンジローバーに使えるか試してみましたがやっぱりですが、使えませんでした。

2023年12月24日
