2020年12月05日 09時56分

TREK@鈴菌のプロフィール画像
TREK@鈴菌

C系アルト7台(ワークス.R.ハッスル含む) 旧H系アルト8台(ワークス含む) ラパン、キャリイ1台、カプチーノ2台(11・21) 計19台を同時所有中 いわゆる鈴菌 車歴はスズキばかり39台 2級G.D整備士、検査員資格所有 旧軽とネコが好き、サーキットより峠♪ VIP、族車はごめんなさい ※ 数目的の方はフォローしません 投稿が少ない方や監視目的と思われる方 コメントにレスをしない方 ユーザー識別できる画像が無い場合は フォローされてもブロックします

TREK@鈴菌さんが投稿したアルトワークスha22s・フューエルリターン・燃料ホース交換・リフレッシュ整備に関するカスタム事例の投稿画像1枚目

お友達ワークスの修理

TREK@鈴菌さんが投稿したアルトワークスha22s・フューエルリターン・燃料ホース交換・リフレッシュ整備に関するカスタム事例の投稿画像2枚目

追加された
フューエルリターンホースがひび割れ(;´∀`)
漏れると怖いから交換する

TREK@鈴菌さんが投稿したアルトワークスha22s・フューエルリターン・燃料ホース交換・リフレッシュ整備に関するカスタム事例の投稿画像3枚目

フューエルフィードパイプ外して
適当なパイプ突っ込んで

TREK@鈴菌さんが投稿したアルトワークスha22s・フューエルリターン・燃料ホース交換・リフレッシュ整備に関するカスタム事例の投稿画像4枚目

ポンプリレー端子を短絡し
イグニッションON

TREK@鈴菌さんが投稿したアルトワークスha22s・フューエルリターン・燃料ホース交換・リフレッシュ整備に関するカスタム事例の投稿画像5枚目

タンク内のガソリンを排出
ドレンボルト無いから
ポンプで吸い上げるしかない(-∀-`; )

TREK@鈴菌さんが投稿したアルトワークスha22s・フューエルリターン・燃料ホース交換・リフレッシュ整備に関するカスタム事例の投稿画像6枚目

タンク降ろして

TREK@鈴菌さんが投稿したアルトワークスha22s・フューエルリターン・燃料ホース交換・リフレッシュ整備に関するカスタム事例の投稿画像7枚目

確認
どうやら追加されたリターンホース
耐油ではあるけど
耐ガソリンでは無いホースが使われてた(-∀-`; )
これじゃひび割れるよ(-∀-`; )

TREK@鈴菌さんが投稿したアルトワークスha22s・フューエルリターン・燃料ホース交換・リフレッシュ整備に関するカスタム事例の投稿画像8枚目

キャニスターパージホースも
新車から20年でひび割れてきてるから交換する

TREK@鈴菌さんが投稿したアルトワークスha22s・フューエルリターン・燃料ホース交換・リフレッシュ整備に関するカスタム事例の投稿画像9枚目

純正フィラーネックブリーダーホース
メッシュ無し

TREK@鈴菌さんが投稿したアルトワークスha22s・フューエルリターン・燃料ホース交換・リフレッシュ整備に関するカスタム事例の投稿画像10枚目

純正キャニスターパージホース
メッシュ無し

TREK@鈴菌さんが投稿したアルトワークスha22s・フューエルリターン・燃料ホース交換・リフレッシュ整備に関するカスタム事例の投稿画像11枚目

新規格は本来
ポンプにレギュレーターが付く
リターンレス方式だけど

これは旧規格と同じ
リターン式に変更して
ハイブーストに対応させてる

とりあえず本来純正には
リターンホースが存在しないから

C系ワークスの純正リターンホースを用意
旧H系のでもいいけど長さが700㎜
C系のはほぼ同じ金額で長さ2,000㎜(笑)
使うのは600㎜位だけど在庫として置いとける(笑)

TREK@鈴菌さんが投稿したアルトワークスha22s・フューエルリターン・燃料ホース交換・リフレッシュ整備に関するカスタム事例の投稿画像12枚目

NBRゴムの

TREK@鈴菌さんが投稿したアルトワークスha22s・フューエルリターン・燃料ホース交換・リフレッシュ整備に関するカスタム事例の投稿画像13枚目

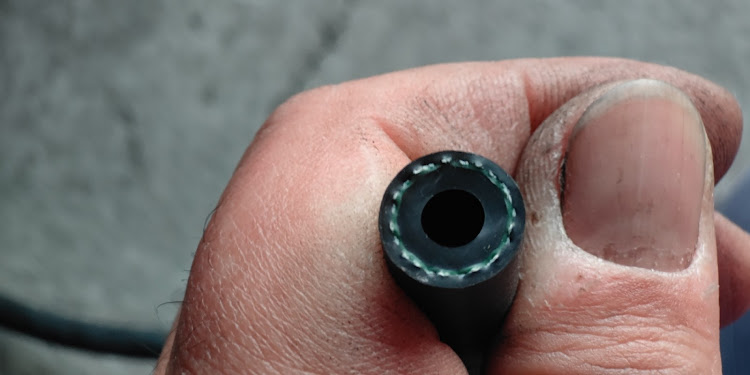

メッシュ入り耐圧ホース
リターンだから耐圧である必要は無いんだけどね(;´∀`)

TREK@鈴菌さんが投稿したアルトワークスha22s・フューエルリターン・燃料ホース交換・リフレッシュ整備に関するカスタム事例の投稿画像14枚目

ちなみに同じくらいの太さでも
キャニスターパージホースはメッシュ無し

ただパージホースは
常時ガソリンが触れる事は想定されてないし

メッシュ入ってる方が強いから
ガソリンが常時触れるところは
ちゃんとしたフューエルライン用ホースがベスト

TREK@鈴菌さんが投稿したアルトワークスha22s・フューエルリターン・燃料ホース交換・リフレッシュ整備に関するカスタム事例の投稿画像15枚目

全部交換

TREK@鈴菌さんが投稿したアルトワークスha22s・フューエルリターン・燃料ホース交換・リフレッシュ整備に関するカスタム事例の投稿画像16枚目

これであと20年戦える(笑)

TREK@鈴菌さんが投稿したアルトワークスha22s・フューエルリターン・燃料ホース交換・リフレッシュ整備に関するカスタム事例の投稿画像17枚目

漏れも無し
リフレッシュ完了♪
