【シートヒーターの断線修理】
中古車購入時から、助手席のシートヒーターが機能してなかったのでシートを外してみました。

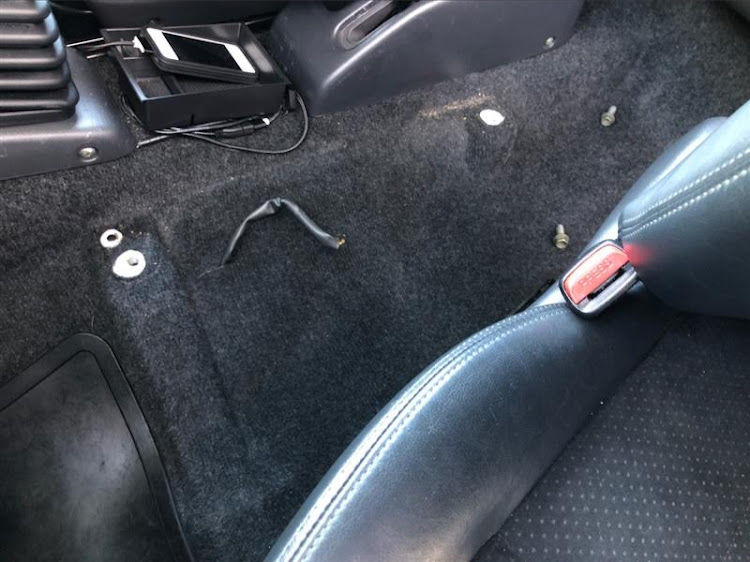

案の定、スパッと断線の巻…🥲
もう17年も経ってますので、シートスライドの繰り返しにより、いつしか切れたんだと思います。
先日、シートヒーターのヒューズ切れが起こってたのも、これが原因なのかな？
コネクタの位置でバッサリ切れちゃってるので、ギボシ端子を使って配線を延長させようと思います。
フロアから生えてる配線は３本
黄色がメイン電源とのこと。
あと、黒の線は大小各１本
一方、シート側はこの３本
赤が電源🔌
それぞれ、ギボシ端子で処理して…
①フロアからの黄色を電源の赤に接続
②黒（太いほう）をシート側の黒に
③黒（細いほう）をシート側のオレンジに接続しました。
動作確認したところ、これで熱源を感じました、、、が、一つ問題が…😱
背もたれは暖まりますが、座面が暖まらない。。
どこかで断線してるんでしょうね😓
これについては解決できなかったので、また情報を仕入れることにします。
ちなみに、黒い２本の線は、どちらに接続してもシートは暖まりました。
