ナイチャーさん、車内温度撹乱の容疑でフラップモーター左を取り調べ室に連れてきました。汗

自分のは液晶用になってるのでACパネルのフレームが無い状態に近いので手で爪一箇所摘んで外れます。

フレーム外すのはセンターコンソールを後方に少しずらすのでちょっと面倒ですが。

レンジローバーヴォーグのみんなの配線処理どうしてる?・レンジローバー最高・エアコンフラップモーター分解人柱・DIYに関するカスタム事例の投稿画像2枚目

液晶用フレーム

レンジローバーヴォーグのみんなの配線処理どうしてる?・レンジローバー最高・エアコンフラップモーター分解人柱・DIYに関するカスタム事例の投稿画像3枚目

レンジローバーヴォーグのみんなの配線処理どうしてる?・レンジローバー最高・エアコンフラップモーター分解人柱・DIYに関するカスタム事例の投稿画像4枚目

レンジローバーヴォーグのみんなの配線処理どうしてる?・レンジローバー最高・エアコンフラップモーター分解人柱・DIYに関するカスタム事例の投稿画像5枚目

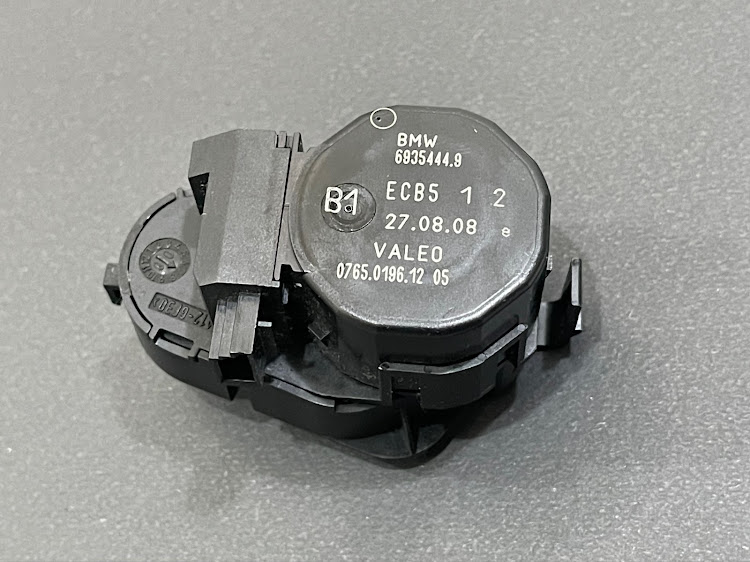

確保

レンジローバーヴォーグのみんなの配線処理どうしてる?・レンジローバー最高・エアコンフラップモーター分解人柱・DIYに関するカスタム事例の投稿画像6枚目

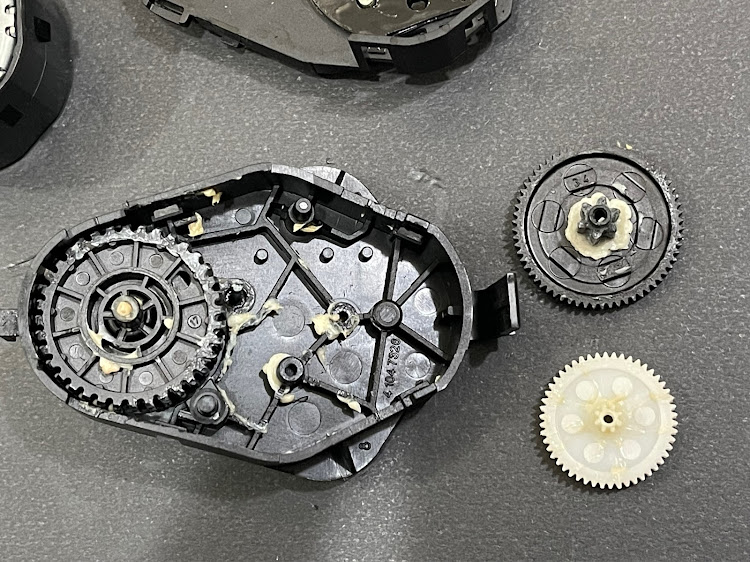

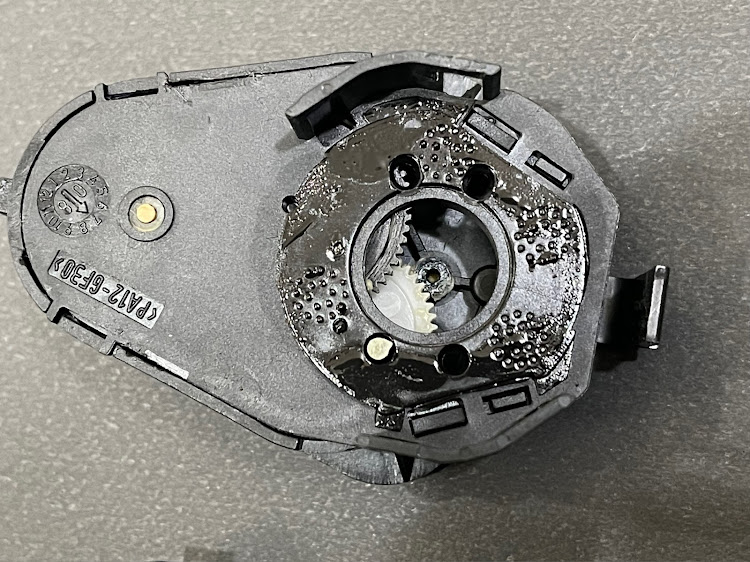

分解1

レンジローバーヴォーグのみんなの配線処理どうしてる?・レンジローバー最高・エアコンフラップモーター分解人柱・DIYに関するカスタム事例の投稿画像7枚目
レンジローバーヴォーグのみんなの配線処理どうしてる?・レンジローバー最高・エアコンフラップモーター分解人柱・DIYに関するカスタム事例の投稿画像8枚目
レンジローバーヴォーグのみんなの配線処理どうしてる?・レンジローバー最高・エアコンフラップモーター分解人柱・DIYに関するカスタム事例の投稿画像9枚目

特にギヤはかけてなかったです。

回転時の動きに少しムラはありましたが、、

GAPのPDF取説にHVACで検索をかけまして、関係すると思われる箇所を抜粋いたしました。

原文
---------------
4.7.10 HVAC Heat / Cool

Learn Actuator Limits (L322-10, L319-10, L320-10)
This routine is used when an actuator is removed or replaced. It is also required when the HVAC ECU is replaced.
Stepper motor initialization (L319-10, L320-10, L405, L494)
This routine is used when a stepper motor is removed or replaced. It is also required when the HVAC ECU is replaced.
Set HVAC for AHCM (L322-10)
This routine is required in order to use the AHCM Auxiliary Heater routines on these vehicles. It only needs to be performed once.

GAP Diagnostic 2019-07-15 All Rights Reserved User Manual : Version 33, Firmware V3.0

Note: Use the Set HVAC for AHCM (L322-10) prior to using the Fuel Priming or Check Operation routines on a L322-10.
Usage
These functions are useful to get the system up and running after a long period of inactivity, when replacing the unit or simply to diagnose a problem.
Preparation (for both functions)

Turn the key to the ON (position II) or press the start button without starting the engine.
Turn off the HVAC system.

4.7.10 HVAC Heat / Cool

Learn Actuator Limits (L322-10, L319-10, L320-10)
This routine is used when an actuator is removed or replaced. It is also required when the HVAC ECU is replaced.
Stepper motor initialization (L319-10, L320-10, L405, L494)
This routine is used when a stepper motor is removed or replaced. It is also required when the HVAC ECU is replaced.
Set HVAC for AHCM (L322-10)
This routine is required in order to use the AHCM Auxiliary Heater routines on these vehicles. It only needs to be performed once.

翻訳

4.7.10 HVACヒート/クール

アクチュエータリミットの学習(L322-10、L319-10、L320-10)
このルーチンは、アクチュエータを取り外したり交換したりするときに使用します。また、HVAC ECUを交換したときにも必要です。
ステッパ・モータ初期化(L319-10、L320-10、L405、L494)
このルーチンは、ステッパ・モータを取り外したり交換したりするときに使用される。また、HVAC ECUが交換された場合にも必要です。
AHCM用HVAC設定(L322-10)
このルーチンは、これらの車両でAHCM補助ヒータールーチンを使用するために必要です。一度だけ実行する必要があります。

GAP Diagnostic 2019-07-15 All Rights Reserved ユーザーマニュアル:バージョン 33、ファームウェア V3.0

注:L322-10 で燃料プライミングまたは動作確認ルーチンを使用する前に、AHCM(L322-10)のセット HVAC を使用してください。
使用方法
これらの機能は、長期間使用しなかった後、ユニットを交換するとき、または単に問題を診断するために、システムを起動して動作させるのに便利です。
準備(両機能とも)

キーをON(ポジションII)に回すか、エンジンを始動せずにスタートボタンを押します。
HVACシステムをオフにします。
4.7.10 HVACヒート/クール

アクチュエータリミットの学習(L322-10、L319-10、L320-10)
このルーチンは、アクチュエータを取り外したり交換したりするときに使用します。また、HVAC ECUを交換したときにも必要です。
ステッパ・モータ初期化(L319-10、L320-10、L405、L494)
このルーチンは、ステッパ・モータを取り外したり交換したりするときに使用される。また、HVAC ECUが交換された場合にも必要です。
AHCM用HVAC設定(L322-10)
このルーチンは、これらの車両でAHCM補助ヒータールーチンを使用するために必要です。一度だけ実行する必要があります。
