2024年03月19日 20時05分

タカのプロフィール画像
タカ

L型プライベーター⁉️ SuginoWorks 旧車全般 キャブレター全般 ミッション、デフ回り等楽しく安くタダ働きしてます。 当方完全なショップではありません⁉️ あくまで「遊び」の延長です^_^

タカさんが投稿したs30z・ヘッド新規・ビックバルブ・パワーは、ヘッドからに関するカスタム事例の投稿画像1枚目

N42ヘッドの下準備が出来たので組付ます。
インナースプリングシートを入れてステムシールにペーストを塗ります。

タカさんが投稿したs30z・ヘッド新規・ビックバルブ・パワーは、ヘッドからに関するカスタム事例の投稿画像2枚目

上から真っ直ぐ押し込みます。

タカさんが投稿したs30z・ヘッド新規・ビックバルブ・パワーは、ヘッドからに関するカスタム事例の投稿画像3枚目

ステムシールセット完了

タカさんが投稿したs30z・ヘッド新規・ビックバルブ・パワーは、ヘッドからに関するカスタム事例の投稿画像4枚目

バルブステムにペーストを塗ります

タカさんが投稿したs30z・ヘッド新規・ビックバルブ・パワーは、ヘッドからに関するカスタム事例の投稿画像5枚目

回しながらスル〜っといれます。
引っかかったりしたら、やり直しします。
無理やり入れないように

タカさんが投稿したs30z・ヘッド新規・ビックバルブ・パワーは、ヘッドからに関するカスタム事例の投稿画像6枚目

ステムシールのペーストがはみ出します。
オイルてやる方も居ますが、ペーストの方がステムシールをキズ付けずらいと思います。

タカさんが投稿したs30z・ヘッド新規・ビックバルブ・パワーは、ヘッドからに関するカスタム事例の投稿画像7枚目

バルブセット完了
ステムシールの良し悪しは、セットして落ちて来なければOK

タカさんが投稿したs30z・ヘッド新規・ビックバルブ・パワーは、ヘッドからに関するカスタム事例の投稿画像8枚目

アウタースプリングシートを入れます。

タカさんが投稿したs30z・ヘッド新規・ビックバルブ・パワーは、ヘッドからに関するカスタム事例の投稿画像9枚目

組付るスプリングは、亀ちゃん1万回転〜
オーナーさんの指定みたいですが、、、
あまり好きでは無いです
不当ピッチの為、へたりが早いです。
イスキーが、大好きです。
まぁスプリングは、みんなへたりますが〜⁉️

タカさんが投稿したs30z・ヘッド新規・ビックバルブ・パワーは、ヘッドからに関するカスタム事例の投稿画像10枚目

スプリングの巻始めの反対側にマーキングします。
ここを目安にセット長を測ります

タカさんが投稿したs30z・ヘッド新規・ビックバルブ・パワーは、ヘッドからに関するカスタム事例の投稿画像11枚目

インテーク青
エキゾースト白
ペイントを下向きにします。
不等ピッチの為です。

タカさんが投稿したs30z・ヘッド新規・ビックバルブ・パワーは、ヘッドからに関するカスタム事例の投稿画像12枚目

シャコマン改のバルブスプリングコンプレッサーで組付ます。
これが使い易いんですよ〜

タカさんが投稿したs30z・ヘッド新規・ビックバルブ・パワーは、ヘッドからに関するカスタム事例の投稿画像13枚目

セット完了
セット長44mmに併せる為にアウタースプリングシートをかさねます。
レース用シートカットの為かなり併せ易いです。

タカさんが投稿したs30z・ヘッド新規・ビックバルブ・パワーは、ヘッドからに関するカスタム事例の投稿画像14枚目

バルブスプリングセット完了
クロモリリテーナーです。

タカさんが投稿したs30z・ヘッド新規・ビックバルブ・パワーは、ヘッドからに関するカスタム事例の投稿画像15枚目

ピポットベースを組付ます。

タカさんが投稿したs30z・ヘッド新規・ビックバルブ・パワーは、ヘッドからに関するカスタム事例の投稿画像16枚目

ベースが回るとタペット調整ができないのでネジロックを塗ります

タカさんが投稿したs30z・ヘッド新規・ビックバルブ・パワーは、ヘッドからに関するカスタム事例の投稿画像17枚目

セット完了
ネジロックが固まるまで一晩置きます

タカさんが投稿したs30z・ヘッド新規・ビックバルブ・パワーは、ヘッドからに関するカスタム事例の投稿画像18枚目

カムホルダースペーサーを入れます。
面研が少ないので今回は1mmです。

タカさんが投稿したs30z・ヘッド新規・ビックバルブ・パワーは、ヘッドからに関するカスタム事例の投稿画像19枚目

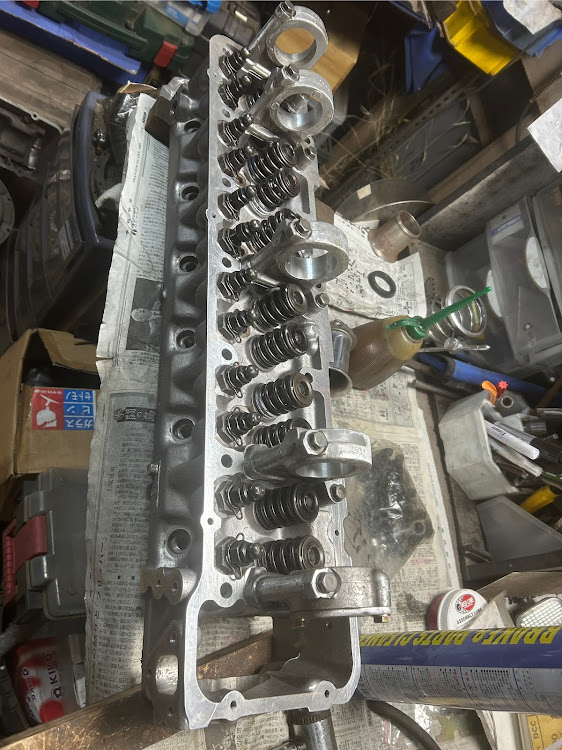

カムホルダー付けて出来上がり〜
腰下組んでドッキングです
