2021年11月30日 19時39分

ぬこぬこりんのプロフィール画像
ぬこぬこりんシボレー コルベット クーペ

気軽に無言フォロー大歓迎♪ オールDIYでレストアやってます♪ フォローバック致します♪ コメントもお気軽に♪ DIYで383ストローカー6.3リッターにリビルドしました♪ c5→c3、間を埋めるべく、完全放置不動車c4を入手して、公道復帰を目標にレストアっぽい事もしています♪ コルベットc3+1の整備メモです♪

コルベット クーペのTH350リビルド・アメ車・UnderGround DIY・旧車・2021グレートビルダー(初心者)に関するカスタム事例の投稿画像1枚目

ポワンって笑

こーのかわいこちゃんが〜

フルードがストールコンバーターに入っていく時の内部の気泡が出てポワンてなる瞬間が撮れました笑

地下すぎて伝わりませんか。

そうですか。

ぶっちゃけ、ストールコンバーターの事忘れてました笑

元々は、ハイストールコンバーターに替えるのが目的だったんだった笑

忘れてた〜

結局、いつも通り、あれもこれもやってたら結構なボリュームになっちゃった笑

しかし、本来の目的であるストールコンバーターもちゃんと組みたいと思います。

組む前にコンバーターに1リットルぐらいフルード入れるらしいんですけど、ドボドボ入るんかと思ったら、なかなかフルードが入っていかなくて、どうやって入れるんや〜?

と試行錯誤してるとこです笑

スレスレまでフルード入れて、入り口に溜まった分が入っていくのを、コンバーターを斜めにして回転させながらひたすら待つという作業です。

50ccづつぐらいつぎ足しながら同じ作業の繰り返しで

あきた〜

なんとか1リットル入りました♪

なにげに錆び防止がてら赤で塗りました笑

ブレーキ用のエンジンと同じやつです。

エンジン、今もツンツルテンの綺麗なままなのでいけそうです。

コルベット クーペのTH350リビルド・アメ車・UnderGround DIY・旧車・2021グレートビルダー(初心者)に関するカスタム事例の投稿画像2枚目

さてほんなら続きでございます!

ポンプで蓋閉めてこのへん完成〜!

ここのボルトは先っちょがフルードに浸かってるので、あのボルトから滲むやつです!

ワッシャー交換と、やっぱり液ガスで武装!

うまいこといったなー

コルベット クーペのTH350リビルド・アメ車・UnderGround DIY・旧車・2021グレートビルダー(初心者)に関するカスタム事例の投稿画像3枚目

迷路んとこ組んでくか〜

すっからかんです。

中身。

見た目がエグいので、みなさん難しく考えがちですが、こんな凄まじいものを設計するわけでもなく、ただの修理なので、迷路なんかなくただの平面と考えていただいて結構です笑

ここはね、もう何回かやってるからなんも見なくても楽勝です♪

しかも、今回は上向き〜!

やりやすい!

いつもは下からやってるから、これだとホント楽。

おろしてよかった笑

コルベット クーペのTH350リビルド・アメ車・UnderGround DIY・旧車・2021グレートビルダー(初心者)に関するカスタム事例の投稿画像4枚目

まずは、忘れないようにストレーナー!

通常、パン開けると見えるでっかいオイルフィルターだけ交換したりして目が逝きますが、こんなとこにもストレーナーがあって、まあまあ汚れてます♪

コルベット クーペのTH350リビルド・アメ車・UnderGround DIY・旧車・2021グレートビルダー(初心者)に関するカスタム事例の投稿画像5枚目

あとここにもストレーナー!

洗って再利用できます♪

コルベット クーペのTH350リビルド・アメ車・UnderGround DIY・旧車・2021グレートビルダー(初心者)に関するカスタム事例の投稿画像6枚目

シフトのセレクター?
のところはこんな感じ

下の方に出てる棒はパーキングの時にクラッチドラムをロックする機構につながってます。

コルベット クーペのTH350リビルド・アメ車・UnderGround DIY・旧車・2021グレートビルダー(初心者)に関するカスタム事例の投稿画像7枚目

チェックボール!

ここもいかにもボールが入りそうな丸っこいとこにほたりこむだけ。

潜ってやる時は、上下逆なので、ガスケットにチェックボールを乗せてからここに貼り付ける感じになるので、よく見ないと間違えるかも!

潜ってやると、え〜どうだっけ?って
左右上下の方向感覚がわからんくなるんよな〜

コルベット クーペのTH350リビルド・アメ車・UnderGround DIY・旧車・2021グレートビルダー(初心者)に関するカスタム事例の投稿画像8枚目

セパレートプレートとガスケット!

まだ新しいので、前のをそんまま使います笑

コルベット クーペのTH350リビルド・アメ車・UnderGround DIY・旧車・2021グレートビルダー(初心者)に関するカスタム事例の投稿画像9枚目

チラッとシフトキットのロゴが見えてました♪

汚れてたらこんなの気がつかないよね笑

コルベット クーペのTH350リビルド・アメ車・UnderGround DIY・旧車・2021グレートビルダー(初心者)に関するカスタム事例の投稿画像10枚目

んで、2.3速のサーボのところ。

こんな感じでピストン縮めてクリッピングします笑

まあまあコツがいります♪
コツは、ピストンをいけるとこまで押し込むとこかな〜

コルベット クーペのTH350リビルド・アメ車・UnderGround DIY・旧車・2021グレートビルダー(初心者)に関するカスタム事例の投稿画像11枚目

ここで技発動!

赤丸のS字フックみたいのは、
バルブ本体を先にボルトドメしてしまうと、取り付けが不可能になるため、

バルブ本体を所定の位置につける前に取り付けます。

あと、となりのシフトのセレクターの押さえの板バネも先に取り付けるのが好きです笑

自分的に笑

コルベット クーペのTH350リビルド・アメ車・UnderGround DIY・旧車・2021グレートビルダー(初心者)に関するカスタム事例の投稿画像12枚目

あとは、ボルトをバシバシしばき上げてここらへん完成〜!

そんな難くないので、フィルター替える時はついでにここらへんやったほうがいいですね♪

初めてだと物凄い堆積物だと思いますよっ♪

下に潜って、フルードを雨のように浴びながらになりますが笑

コルベット クーペのTH350リビルド・アメ車・UnderGround DIY・旧車・2021グレートビルダー(初心者)に関するカスタム事例の投稿画像13枚目

んで、とりあえず、車内に引き込むのに適当にパンつけました♪

あとでまた開けて、キックダウンケーブルを繋ぎます。

キックダウンケーブル、もしかしたら、パン開けなくてもいけるのかも。

あとで試してやろうと思います♪

んでなぁ〜

問題は、車の下でどうやってミッションを地面からバイクジャッキに乗せるかなんすよね〜

まさにミッションインポッシブル!

っつーわけで、

コルベット クーペのTH350リビルド・アメ車・UnderGround DIY・旧車・2021グレートビルダー(初心者)に関するカスタム事例の投稿画像14枚目

コレっ!

ツーバイで自作笑

普通のジャッキを当てるとこ作りました♪

コルベット クーペのTH350リビルド・アメ車・UnderGround DIY・旧車・2021グレートビルダー(初心者)に関するカスタム事例の投稿画像15枚目

なんか見た事ある画像笑

中身は初心者ビルダーぬこぬこぬっこぬこリビルド品です♪

ちゃちゃーと板の上滑らせてって

例の方法でケツ持ち上げてずっぽしです♪

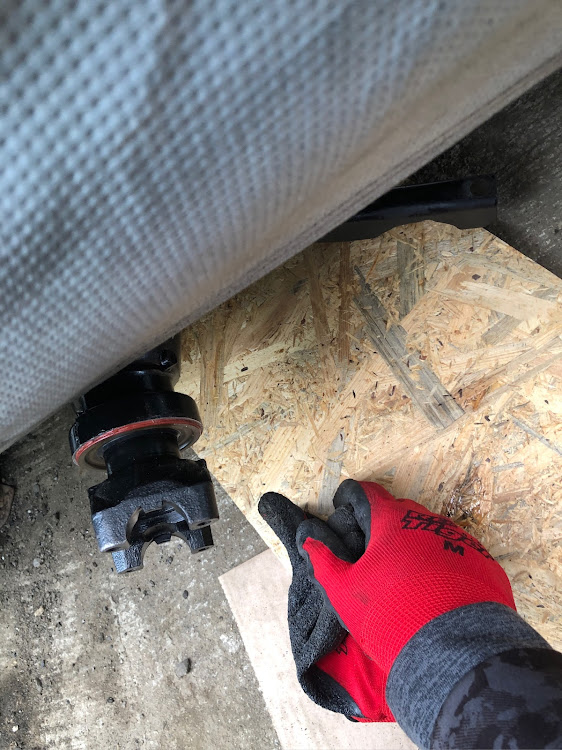

コルベット クーペのTH350リビルド・アメ車・UnderGround DIY・旧車・2021グレートビルダー(初心者)に関するカスタム事例の投稿画像16枚目

さよなら〜

もうくんなよ〜

コルベット クーペのTH350リビルド・アメ車・UnderGround DIY・旧車・2021グレートビルダー(初心者)に関するカスタム事例の投稿画像17枚目

うぃー

中に入りました♪

ここからですね

問題は

コルベット クーペのTH350リビルド・アメ車・UnderGround DIY・旧車・2021グレートビルダー(初心者)に関するカスタム事例の投稿画像18枚目

ジャッキで前持ち上げて♪

うまいこといいとこに木枠したな〜

バランス最高♪

コルベット クーペのTH350リビルド・アメ車・UnderGround DIY・旧車・2021グレートビルダー(初心者)に関するカスタム事例の投稿画像19枚目

ミッション用バイクジャッキが入るとこまで

前後に木を挟みながらぎっこんばったん

ひとりでできるもん♪

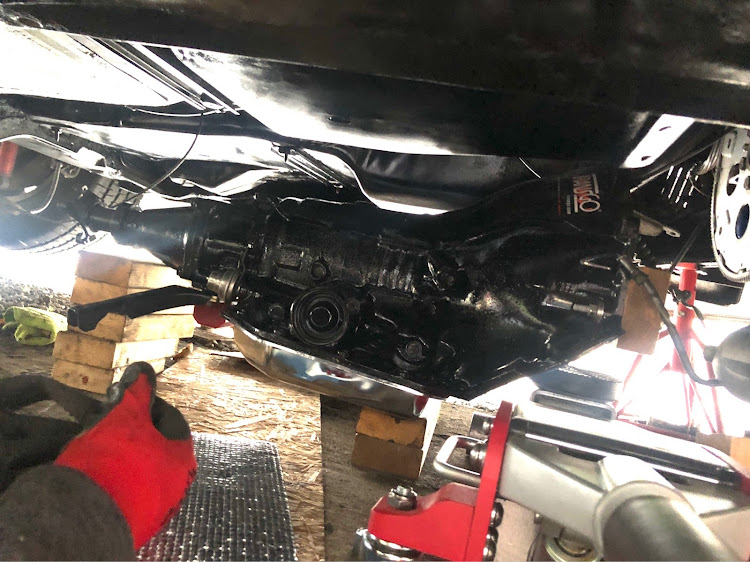

コルベット クーペのTH350リビルド・アメ車・UnderGround DIY・旧車・2021グレートビルダー(初心者)に関するカスタム事例の投稿画像20枚目

フィニッシュ!

バイクジャッキイーン!

ここまでくれば一安心♪

いちばんのネックだと思ってたけど、

なんとかなるもんです♪

コルベット クーペのTH350リビルド・アメ車・UnderGround DIY・旧車・2021グレートビルダー(初心者)に関するカスタム事例の投稿画像21枚目

フルードクーラー行きホースとかつなぎ込みしていきます!

コルベット クーペのTH350リビルド・アメ車・UnderGround DIY・旧車・2021グレートビルダー(初心者)に関するカスタム事例の投稿画像22枚目

よーし、あと少しでエンジンと合体だ〜

長かった〜

あとはあそこにアレを突っ込んで、、、

アレ?
なんか合わないな〜

アレって何だっけ?

って、あれ?

肝心な物忘れとる笑

ストールコンバーター!笑

途中からミッションリビルドに力を注ぐあまり、

もう、何のためにミッションおろしたかすら忘れてて、
頭の中からコンバーターの存在、完全に消えてました笑

あほ〜

って事で、最初の画像にループします笑

コルベット クーペのTH350リビルド・アメ車・UnderGround DIY・旧車・2021グレートビルダー(初心者)に関するカスタム事例の投稿画像23枚目

新しいのちっさ笑

車体の状態にもよりますが、2200〜2800ストールに収まるそうです♪

いゃ〜これは持ち上げやすそうだ♪

もう指挟まないようにしないとな〜笑
