コルベット クーペの脳みそ・旧車・R.I.P.・アメ車・シボレーに関するカスタム事例

おつかれさまですっ♪

ご機嫌いかがでしょうか！？

わたくそは格闘しております！

って笑

そもそもど素人から始めて、クルマのコンピューターまで1から作っちゃおうなんて、、、
なんではじめちゃったんだろ😬😬😬

アダマ爆発しておかしくなりそうです🤣🤣🤣

あ、半導体やモニターなんかは既存のだから、厳密に言うと1からではなかった笑

けどまぁ、、、

いゃ〜まじでアダマいてぇ〜🥶

最初の画像の、arduino本体の基盤とSDカードやらがついたデータロガーシールドを合体させたやつなんすけど、
金属ケースに入らなかったんで、無理矢理穴あけ笑

グラインダーでぶった斬ってやろうと思ったんすけど、開けたい穴が割と小さいんで、
こんな感じでなんとかならんかな笑

なんとかお願いしますっ！！

あっ、しかし、基盤剥き出し脳みそなんで、そのままぶっ込んだら金属っぽいケースの絶縁大丈夫かな笑

いちおう、しっかりした絶縁塗装みたいなんですけど、端子とかが擦れたりして塗装が剥げたらいけないんで、、、

ガムテープ笑

じゃないよ笑

テフロンテープです笑

キャブのスロットルシャフトの2次エア防止や、マフラーの補修なんかにも使える、表面ツルッツルのすごいヤツ笑

見た目悪い〜けどまあいいわ笑

ドリルした後、削り倒して綺麗に仕上がりました笑

って、
そうでもねえ〜🤣🤣🤣

全面テフロン🤣🤣🤣

見えないとこだし、念には念を入れて笑

ズビイ〜！

入ったぁ〜！

穴あけしたら思ったよりピッタリ笑

電源とUSBとSDカードの挿入アクセス口！！

雨にあたるわけでもないけど、余計なトコは後で適当にふさごう笑

とりあえず、arduinoで各データを取り入れて、いろんな処理をする脳みその部分はこんな感じになりました♪

あっ！
写ってないですけど、ちゃんとケースのフタもあります♪

お次は、arduinoとリンクさせて、各データをタッチパネルモニターに表示して、インターフェイス？として利用する、ESP32s3のプログラミングっ！！

前回作ってた回転数とスピードメーターのやつの2ページ目というかなんというか、
純正5連メーターみたいなんを作ってみようっ！！！

あーまぁ最初はそうなるよね🤣🤣🤣

からの〜

ちゃちゃっといきなりこの姿に笑

だいぶうまくなってきた笑

けど、デザインなぁ〜

コルベットので文字入れてみました笑

おーかっこいい笑

C7かC8あたりのロゴなんかな！？
ネットに出てる画像、適当にパクリました笑

細かいとこやりながら、ついでに文字ロゴのとこにグラデーション入れたり、、、

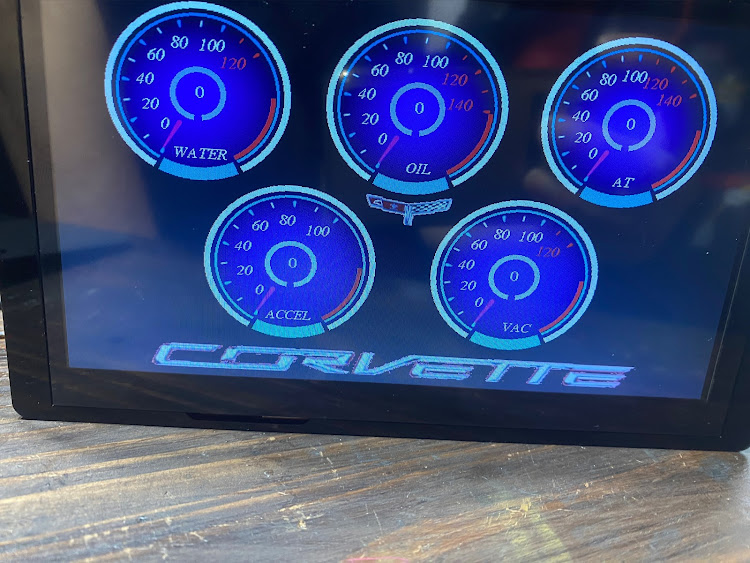

レッドゾーンのところ、ノーマルタコメーターみたいにに黄色から赤に変化するグラデーションにしてみたり！！！

だいぶいいー！！

あら！？

でも、よく見たらノーマル5連って、上が2個で下が３個だわ🤣🤣🤣

あとでも変更できるんで、
とりあえずまぁいいや笑

写真に撮ると分かりにくいですが、各ゲージの円にグラデーション入れてみました♪

あと、、、

下の部分の色！！

なんにしょっかな〜なんていろいろなってみたり♪

赤は無いかな〜笑

デザイン検討しながら、、、

って、実際見たら、
ど素人の割にはまぁまぁクオリティーたけぇ🤣🤣🤣

んで、
脳みそと繋いで実際の測定値に対してゲージの針が動く部分のプログラミングっ！

まだarduinoと繋いでないんで、
とりあえず動作確認で、、、

ボタン押したらそれぞれの針が上昇するようにタッチパネルボタン配置っ😁😁😁

針が動かんで何時間かハマってます笑
動くはずなんだけどな〜🥶🥶🥶

タッチした座標は取り込めてるんですけど、それに対してゲージの針が動かん笑
もしかして表面に出てこんだけで裏では動いとんのか！？

なんが足りんのやろ、、、
って感じで足踏み中〜🤣🤣🤣

なんか、ちょっとづつしか変化しない似たような画像ばっかりですみませんっと🤣🤣🤣

ていうか、こんなモニターどこにつけるの！？

って笑

まぁまぁつけるとこねぇ笑
