完成❣️いやぁ長い道のりでしたぁ😅
先ずは完成画像からご覧下さい。
あれから直ぐにクォーターパネルを光らせる為に必要なパーツを揃えた訳です。
ELシート/銅箔/インバーター/ボリュームスイッチ/等、取り敢えず必要だろうと思われる物を揃えました。
先ずはパネルを清掃して、何時でも取り付け出来る状態にして置きます。
300ZXの文字を赤く光らせる為には幾つかの方法が有ります。一つは赤いELシートを透明のパネルの裏から貼り付ける方法。
もう一つはパネル自体に赤いシートを貼る方法。
一応、赤色ELシートも購入したけど、なんだか朱色っぽいので、シートを貼り付ける作戦にしました。
使用するELシートは1番明るく発光するらしいグリーンを選びました。
こんな感じです♪
さーて、ELシートも完成したのでパネルに赤色シートを装着する準備をします
光漏れの無い様にキッチリ採寸します
表から見るとこんな感じです。
ああ、良い感じ❣️
もう、別に光らなくてもこれで満足かも…
いや、やっぱり光らせなくては！
気を取り直して施工を続けます
300ZXの文字の両側に白色のドット模様が印刷されてるのですが、個人的にありえないくらいにダサイのでコンパウンドで消します。
ELシートの裏に黒い保護シートを張り付けます。
これは漏電防止の役目をするそうです。
その上から更に保護シートを張り付けます。
水分や湿気が入り込まない様にする為です。
ELシートって、湿気に弱いそうです。
裏側はこんな感じです♪
白色ドット模様の代わりにホログラムシートを貼る事にしました。

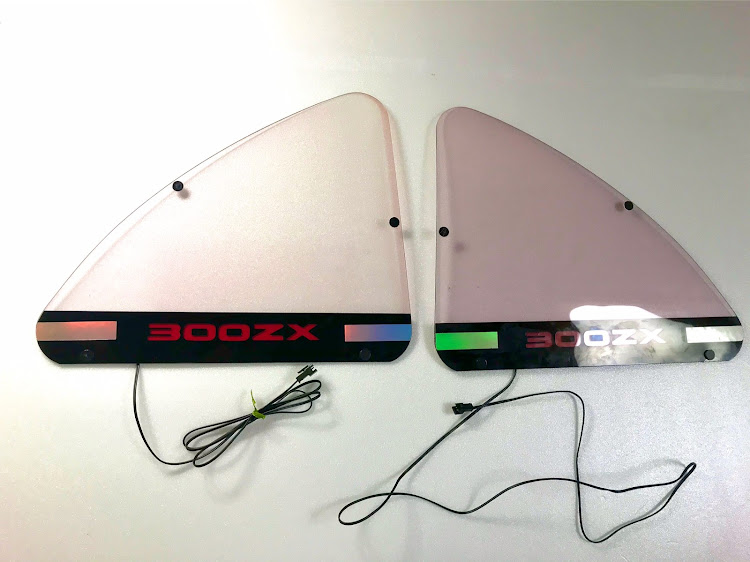

完成画像です♪
狙い通りの光り方してくれた♪
後は窓枠に合わせてパネルを固定して、インバーターを繋げれば完成❣️
購入時に付属してたグリップを用いて室内側から窓枠に合わせて固定しようとしても、固定出来ない…
どの方向からも抑えられない。
どうしてもグリップが固定出来る箇所が無い。
日産に聞いても判らないと言われ…
サイトで探しても、ミンカラで探しても取り付け方の記載が無い‼️
トコトン悩んだ末…
これって…
クォーターガラスに密着させて装着するのだと思いました。
この時点では未だ思っただけです。
だって、本当手探りですから…💦
答えが判らない状況のまま…
内張を外して行きました。
あぁ…もしこれで装着出来なかったらどうしよう…
本当に内張剥がして、装着する物なのか？
こんな大変な施工って…
メーカーOP？
でも、もう…この道しか残って無い‼️
やるしか無い‼️
窓枠を外して感じた事。
ふむ…どうやらこのプレスラインにクリップの脚を引っ掛けて固定するみたいです。
仮合わせしてみました。
間違い無いですね‼️
コレ…
窓枠外して、クォーターガラスに密着させて装着するパーツです‼️
そうと解れば、スタコラサッサ❣️
後は楽勝❣️
と思いきや…
なんと…
付属のクリップでは足が短くて固定出来ない…
ふざけやがって‼️
コレが日産クオリティか‼️
純正品なのに…
純正OP品なのに…
自作でクリップ造るって…
どう言う事よ‼️
イライラしながら、悪態つきながら、長い時間を掛けて、要約パネルの装着が完了です❣️
良い感じ❣️
だけど…
コレって…
普通の人は装着出来ませんよ、
ねぇ、日産の方。
何考えて作ってるの？
結局、僕が自作したグリップは合計4個。
言い換えれば、4個分のステーは短くて抑えになりません。
本当に…マジで…どう言う事よ！日産OP‼️
文句ばかり言ってても進まないので、気を取り直してELシートの施工に戻ります！
後は配線繋ぐだけですから楽勝です♪
LEDのラインから12Vを取って、後はインバーターとELシートの配線を繋げば完成❣️
その筈だったのに…
インバーターに電源が供給されない。
何度も試したけどインバーター動かない。
ショップさんに訳を話しら、代わりにインバーターを2個送って貰ったのに…
2個共に…動かない。
最初のと合わせて合計3個ともに動かない…
呆気に取られ、途方に暮れてた時、ふと、シガライターソケットタイプも買った事に気付いた。
何でもやってみるしか無いので、試しにシガライターソケットからインバーターを繋いでみたら…
ビンゴ‼️
このタイプは正常に作動する事が判った！

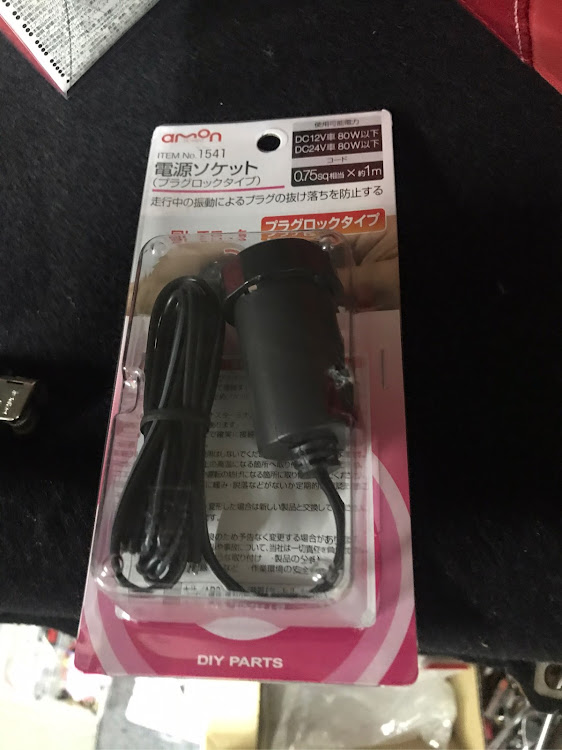

翌日、ABでロック式のシガライターソケットを購入して、スペアタイヤ横に移設
ステー作って、運転席後部にオフセット
長かった…
本当に長い道のりでした…
約2ヶ月以上に渡る施工となりました。
ですが、時間の掛かった分だけ満足の行く施工となりました。
光量も狙い通りでした
リアガーニッシュの光より抑えた光量。
さり気なく光る300ZXの文字。
これにて、光るリアクォーターパネル大作戦。
コンプリートです❣️❣️❣️
