2024年01月04日 17時27分

ど根性!のプロフィール画像
ど根性!ランドローバー レンジローバーヴォーグ LM44

20ソアラからベンツc.e.sと行きましてテスタロッサ、コンチネンタルGTとセダン、クーペ路線を進んできましたが英国車の内装が好きで今まで興味の無かったSUV系も気になりそういえばレンジローバーっと言うのがあったなぁくらいに試しに試乗してみましたら内装以上に走ってる時間が楽し過ぎてすっかりハマってしまいました。 ど根性!の連絡先 rangefoundation@gmail.com

レンジローバーヴォーグのマイコン・DIY・人柱・レンジローバー最高・キーレス電波化に関するカスタム事例の投稿画像1枚目

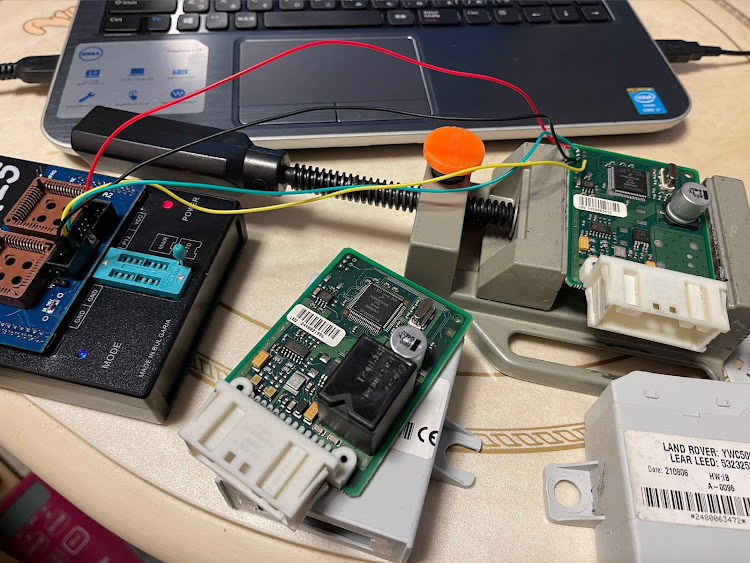

イモビライザー基板からダイレクトにデータ吸い出しキー登録調査🎵

レンジローバーヴォーグのマイコン・DIY・人柱・レンジローバー最高・キーレス電波化に関するカスタム事例の投稿画像2枚目

左が2006年のレンジローバーLM44 YWC500233
右が2007年のレンジローバーLM44 YWC500500

ちょっと違う。汗

ともにマイコンは9S12DG128 3L40Kです。

レンジローバーヴォーグのマイコン・DIY・人柱・レンジローバー最高・キーレス電波化に関するカスタム事例の投稿画像3枚目

基板にダイレクトに配線してimmoデータを吸い出しました。

レンジローバーヴォーグのマイコン・DIY・人柱・レンジローバー最高・キーレス電波化に関するカスタム事例の投稿画像4枚目

初期値はFFが大量🎵

レンジローバーヴォーグのマイコン・DIY・人柱・レンジローバー最高・キーレス電波化に関するカスタム事例の投稿画像5枚目

データを吸い出すと意味不明な数字と記号が大量🎵

レンジローバーヴォーグのマイコン・DIY・人柱・レンジローバー最高・キーレス電波化に関するカスタム事例の投稿画像6枚目

ファイル名を付けて保存します。〇〇〇.bin

パソコンにUSBケーブルでAutel MaxiIM KM100を繋ぎ

immoデータをキープログラマーのimmoフォルダーにコピーします。

レンジローバーヴォーグのマイコン・DIY・人柱・レンジローバー最高・キーレス電波化に関するカスタム事例の投稿画像7枚目

IMMOデータ処理ボタンを押す

レンジローバーヴォーグのマイコン・DIY・人柱・レンジローバー最高・キーレス電波化に関するカスタム事例の投稿画像8枚目

未使用のキー番号に7936のトランスポンダを登録してみました。ジャガーレンジは7936

レンジローバーヴォーグのマイコン・DIY・人柱・レンジローバー最高・キーレス電波化に関するカスタム事例の投稿画像9枚目
レンジローバーヴォーグのマイコン・DIY・人柱・レンジローバー最高・キーレス電波化に関するカスタム事例の投稿画像10枚目

キー追加登録したIMMOデータをパソコンからイモビライザー基板に書き込みします。

あとは車体に戻して確認作業🎵

なんと、エンジンがかかりました。パチパチ👏
鍵が5本になりました。汗

レンジローバーヴォーグのマイコン・DIY・人柱・レンジローバー最高・キーレス電波化に関するカスタム事例の投稿画像11枚目

ここからは楽しい人柱実験コーナーです。😎

2007のYWC500500データを2006のYWC500233基板にコピーして品番違いの基板でIMMOクローンは出来るのか?

はたして、結果は

レンジローバーヴォーグのマイコン・DIY・人柱・レンジローバー最高・キーレス電波化に関するカスタム事例の投稿画像12枚目

問題なくエンジンかかりました。

品番違いIMMOクローン成功か!

しかしイモビライザーの基板を取るの大変だったー

スネークカメラでネジ位置確認して色々試したけどネジを回せず。体制が辛いので、腕がプルプル🎵まさに阿鼻叫喚

最後は目を閉じて禅の心で自分を解き放ち、ようやくネジを外す事ができました。

この作業なカラ割りを越しますのでお気をつけください。

ちゃんと元に戻すには更なる精神と気力が必要なので仮固定で終了🎵ふぅ

これでジャガーレンジはクリアーかなぁ、後はBMレンジのイモビライザー基板が海外から到着したら調査再開です。

レンジローバーヴォーグのマイコン・DIY・人柱・レンジローバー最高・キーレス電波化に関するカスタム事例の投稿画像13枚目

番外編、試しに調査しましたが、

BMWの2004年頃のE46とかで使用されてる

ews3はOD46Jという

マイクロコントローラユニット 「MCU」

通称マイコンが入っていましてAK90というトランスポンダの書き込みも出来てしまう一石二鳥なのが流通してます。トランスポンダは7935です。

イモ基板さえ外せれば結構簡単にキー登録できます。汗

しかしBMレンジにどんなマイコンが入ってるのかが気になります。

OD46JならAK90で行けますし、違うマイコンならどうやって攻略しようかなと、、、。笑笑
