1750のインダクションボックスに関するカスタム事例

1750のインダクションボックスに関するカスタム事例

2019年02月09日 16時59分

ノブのプロフィール画像
ノブアルファロメオ 1750

できる範囲で自己流diyを楽しんでおります。無茶苦茶な点が多々あると思いますが、よろしくお願いします。

の投稿画像1枚目

インダクションボックスを手直しして装着しました。

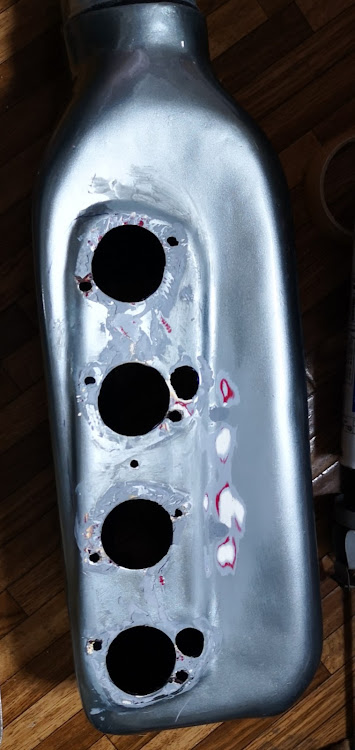

の投稿画像2枚目

前回の投稿時でも言いましたが、画像のように1番2番の穴が上にオフセットしているため、ボックスとボディが干渉にして装着不能でした。
ちなみにキャブの空気穴がいびつなのは元々の穴が変な位置に空いており、これを補正するように拡張したためです。

の投稿画像3枚目

まず、インダクションボックスを手直しするにあたって、5mm厚のアルミ板600x150位を用意します。下に写っているのは元々ついていたキャブの同調板です。
ちなみにアルミ板はモノタロウで買いました。

の投稿画像4枚目

同調板の形をマジックインキでトレースします。下辺はそのままつかいました。

の投稿画像5枚目

センターポンチで穴位置を決めました。

の投稿画像6枚目

キャブ穴部分を開けました。

の投稿画像7枚目

グラインダーで切り出しました。

の投稿画像8枚目

切り出した1枚をこーキングします。

の投稿画像9枚目

全体的にコーキンクしました。

の投稿画像10枚目

インダクションボックスの目的の位置に貼り付けます。
全体的に穴が下に来るように貼りました。

の投稿画像11枚目

元々の穴とのズレをサンダーで削ります。

の投稿画像12枚目

同じ要領でもう1枚削り出した板をインダクションボックス内側にコーキンクして貼ります。
この時ボルトナットで固定して接着するのを待ちます。
乾燥後、キャブ穴のズレをサンダーで補正しました。

の投稿画像13枚目

マスキング後、塗装します。

の投稿画像14枚目

せっかくなので、キャンディレッドにしてみました。
前回、メタルグレーにしてみましたが、渋いと言うよりは地味だったので思いきってこの色にしました。
ちなみに下地自体は前回と同じメタルグレーで、その上にホルツのキャンディレッドを吹きました。
最後にウレタンクリアで仕上げました。
蓋はせっかくなので5dカーボンシートにしました。本物っぽくて気に入っています。

の投稿画像15枚目

箱の内側は艶消し黒で仕上げました。

の投稿画像16枚目

穴位置を補正したとは言え、箱自体がでかくボディとのクリアランスがそんなにないので、当たりそうな位置にスポンジシートを貼ります。

の投稿画像17枚目

スポンジシートを貼ったところてす。

の投稿画像18枚目

中はショートファンネルでキメました。

の投稿画像19枚目

直結部分は、フロントのライト内側とリンクしています。

の投稿画像20枚目

フロントライト内側部分です。
建材のルーバー付きです。

の投稿画像21枚目

赤は派手かと思いましたが、車体の白とマッチしており、大変気に入りました。

の投稿画像22枚目

反対側から撮るとこんな感じです。
100パイのエアフィルターも買ってあるのですが、
スペース的にきついので、ショートファンネルにソックスを被せるか悩んでいるところです。
早速試運転と行きたいところですが、雪のため断念しました。
